肖特基二極管與整流橋在電路應用中很常見，很多工程師在使用時可能沒有注意，但是肖特基二極管和整流橋的特性已經決定了他們?cè)陔娐分械膽?yīng)用。

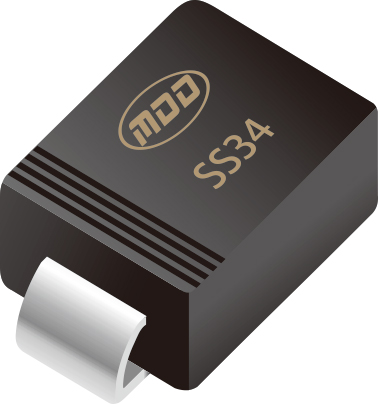

肖特基二極管
肖特基二極管是一種特殊類型的半導體二極管，其主要特點如下：結構與工作原理：肖特基二極管由一個金屬與N型半導體材料構成，形成一個金屬-半導體接觸（肖特基勢壘）。它允許電流在一個方向上流動，即從金屬到半導體（正向偏置）時導通，而在另一個方向上阻止電流流動（反向偏置）。
低正向電壓降：相比傳統PN結二極管，肖特基二極管的正向電壓降更低（通常在0.2到0.3伏特之間），這意味著它在導通時的功耗更低。
快速開關特性：肖特基二極管的開關速度快，主要用于高頻應用中。
應用：主要用于電源轉換、高頻整流、開關電源等領域。
整流橋
整流橋，也稱為橋式整流器，是一種將交流（AC）電轉換為直流（DC）電的電子組件，其主要特點包括：
結構與工作原理：整流橋通常由四個二極管構成一個橋式結構，可以是四個獨立的二極管或一個單一的四端整流橋封裝。它允許交流電在兩個方向上流動，但通過二極管的排列方式，將AC轉換為DC。
電壓降：整流橋中的二極管通常有更高的正向電壓降，特別是當使用普通硅二極管時。
應用：廣泛用于各種電源轉換設備，如電源適配器、電池充電器、電源模塊等。
主要區別
組成與構造：肖特基二極管是單個二極管，而整流橋由四個二極管組成。
正向電壓降：肖特基二極管的正向電壓降低于普通二極管，因此在整流橋中使用肖特基二極管可以降低功耗。
開關速度：肖特基二極管的開關速度通常比整流橋中使用的普通硅二極管快。
應用場景：肖特基二極管常用于需要快速開關和低正向電壓降的場合，而整流橋更多用于一般的AC到DC轉換。
耐壓和泄漏電流：肖特基二極管的耐反向電壓通常較低，反向泄漏電流較高；而整流橋中的二極管（如果是非肖特基類型）則在這些方面表現較好。
肖特基二極管和整流橋在電子電路設計中理解它們的不同特點和應用場景對于設計高效、可靠的電源轉換電路至關重要。肖特基二極管在需要快速開關和低電壓降的應用中更為理想，而整流橋則適用于廣泛的交流到直流轉換應用。
