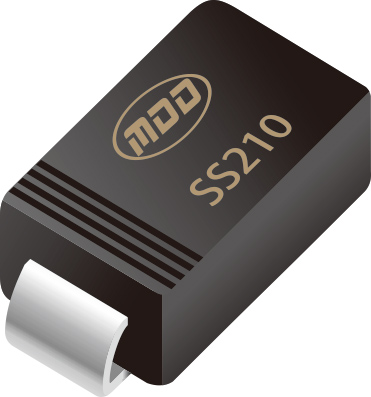

1. 使用萬用表測試肖特基二極管
萬用表是測試肖特基二極管最常用的工具。通過萬用表的二極管測試功能，可以簡單有效地判斷肖特基二極管的好壞。具體步驟如下：
1.1 設置萬用表
將萬用表旋鈕調至二極管測試檔（通常標有二極管符號）。如果萬用表沒有二極管測試檔，也可以使用電阻檔來進行測試。
1.2 測試二極管的正向壓降
將萬用表的紅色探針（正極）接觸肖特基二極管的陽極，黑色探針（負極）接觸二極管的陰極。此時，萬用表會顯示一個正向壓降值，通常為0.2V到0.3V左右，這是肖特基二極管的典型正向壓降。如果顯示“OL”或其他異常值，可能表明二極管已損壞。
1.3 測試二極管的反向電阻
將探針對調，即紅色探針接陰極，黑色探針接陽極。此時，萬用表應顯示“OL”或非常高的阻值，表示二極管處于截止?fàn)顟B(tài)。如果顯示較低的電壓值或阻值，說明二極管可能已短路損壞。
通過上述兩步測試，可以基本判斷肖特基二極管的正向?qū)ê头聪蚪刂剐阅?，從而確定其是否正常工作。
2. 使用示波器測試肖特基二極管
示波器是一種高級測試工具，可以更直觀地觀察肖特基二極管的工作狀態。使用示波器測試肖特基二極管的步驟如下：
2.1 準備測試電路
將待測肖特基二極管接入一個簡單的整流電路中，并接入適當?shù)慕涣麟娫础Ｔ陔娐分写?lián)一個小電阻，以便觀察電流變化。
2.2 連接示波器探頭
將示波器的探頭連接到肖特基二極管兩端，確保探頭接觸良好。
2.3 觀察波形
打開電源，啟動示波器，觀察肖特基二極管兩端的電壓波形。在正常情況下，肖特基二極管的輸出波形應為半波或全波整流的直流電壓。如果波形出現異常，如不規則的尖峰、無整流效果等，可能表明二極管已損壞。
使用示波器可以更直觀地觀察肖特基二極管在實際工作中的表現，但需要一定的操作技能和經驗。
3. 使用專用測試儀器
除了萬用表和示波器，一些專用測試儀器如二極管測試儀、電橋測試儀等也可以用于檢測肖特基二極管的好壞。這些儀器通常具有更高的準確性和更豐富的功能，適用于復雜電路和高精度測試需求。
3.1 二極管測試儀
二極管測試儀是一種專門用于測試二極管性能的儀器，可以快速準確地測量二極管的正向壓降、反向電阻等參數。使用方法類似于萬用表，但操作更簡單，結果更精確。
3.2 電橋測試儀
電橋測試儀主要用于測量電阻、電容和電感，但一些高級型號也具有測試半導體元件的功能。通過電橋測試儀，可以精確測量肖特基二極管的漏電流、擊穿電壓等關鍵參數。
4. 注意事項
在測試肖特基二極管時，有幾點需要特別注意：
確保電路斷電：在進行任何測試之前，務必確保待測電路已經斷電，以防止電擊或損壞測試設備。
避免過大電流：在測試過程中，特別是在使用示波器時，避免讓測試電路中通過過大的電流，以防損壞肖特基二極管。
正確連接探針：確保萬用表或示波器探頭的正確連接，避免因接觸不良而導致測試結果不準確。
肖特基二極管在電路中起著至關重要的作用，其好壞直接影響到電路的正常運行。通過本文介紹的幾種測試方法，可以有效地判斷肖特基二極管的工作狀態。其中，使用萬用表是最簡單和常用的方法，適合大多數日常測試需求；示波器提供了更直觀的波形觀察，適合高級應用；而專用測試儀器則適用于高精度和復雜測試場合。
