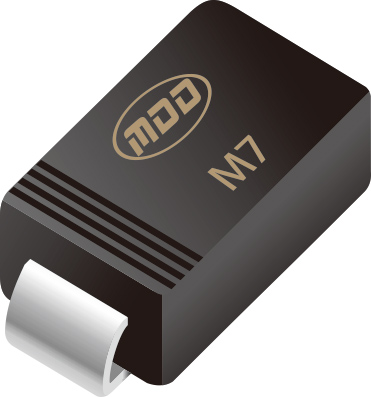

1. 整流二極管的結構與原理
整流二極管由P型半導體和N型半導體構成，中間形成一個PN結。當外加電壓施加到二極管的兩端時，PN結的行為決定了電流是否可以通過。這個特性使整流二極管能夠在特定條件下導通電流，而在其他條件下阻止電流流動。
在正向偏置（P型半導體連接到正電壓，N型半導體連接到負電壓）時，PN結的勢壘電壓被降低，從而允許電流通過二極管。這個正向?qū)ǖ倪^程通常伴隨著一個小的電壓降，稱為正向壓降。對于硅整流二極管，這個壓降大約為0.7V，而對于鍺整流二極管，則約為0.3V。
相反，當整流二極管處于反向偏置（P型半導體連接到負電壓，N型半導體連接到正電壓）時，PN結的勢壘電壓增加，阻止電流通過。這種反向阻斷能力使整流二極管能夠在電源轉換中有效地將交流電的一部分截?cái)啵瑥亩辉试S單方向的電流通過。
2. 導電特性的關鍵參數
整流二極管的導電特性由多個關鍵參數決定，這些參數在設計和選擇二極管時起著重要作用。
正向電壓降（Forward Voltage Drop）: 正向電壓降是整流二極管導通時兩端的電壓差。對于硅二極管，這一電壓通常在0.7V左右。這個參數在電路設計中非常重要，因?yàn)樗苯佑绊懙诫娐返男屎凸摹?br /> 反向漏電流（Reverse Leakage Current）: 當整流二極管處于反向偏置時，理想情況下應該沒有電流通過。然而，在實際情況下，二極管會有少量的反向漏電流。這一參數通常很小，但在高溫條件下可能會顯著增加，從而影響電路的性能。
最大反向電壓（Maximum Reverse Voltage, VR）: 這是二極管能夠承受的最大反向電壓。在超過此電壓后，二極管可能會發生反向擊穿，導致永久性損壞。因此，在電路設計中，選擇具有足夠高反向電壓的二極管至關重要。
恢復時間（Reverse Recovery Time, Trr）: 恢復時間是指二極管從導通狀態切換到截止?fàn)顟B(tài)所需的時間。在高頻應用中，這個參數尤為重要，因?yàn)檩^短的恢復時間能夠提高電路的工作效率。
3. 整流二極管的應用
整流二極管在各種電源電路中得到了廣泛應用，如整流橋、電源適配器和DC-DC轉換器等。以下是幾個典型應用示例：
單相整流電路: 在單相交流電源中，整流二極管通常被用于構建全波或半波整流電路，以將交流電轉換為直流電。全波整流電路通常由四個整流二極管組成的整流橋構成，能夠有效地利用交流電的兩個半周期。
電源適配器: 整流二極管在電源適配器中發揮著重要作用，通過將輸入的交流電轉換為設備所需的直流電。由于電源適配器通常需要處理較高的電流，整流二極管的正向電壓降和最大反向電壓是選擇的重要參數。
保護電路: 在某些應用中，整流二極管還可以用作保護器件，防止反向電壓對敏感元件造成損害。例如，在電動機驅動電路中，二極管可以防止反向電壓損壞驅動器件。
4. 結論
整流二極管因其簡單可靠的導電特性，成為電力電子和各種電源電路中不可或缺的元件。理解其導電特性和相關參數，對于電路設計和應用選擇至關重要。
