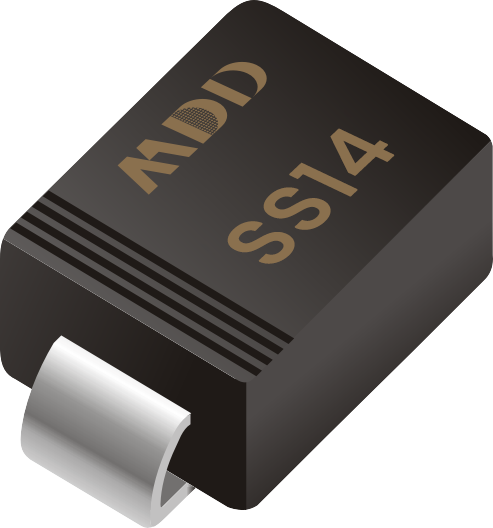

1. 正向壓降的優化
肖特基二極管的低正向壓降是其一大優勢。在電子電路中，降低正向壓降可以減少導通損耗，提升系統效率。然而，進一步降低正向壓降的同時，可能會增加反向漏電流，這會對系統的性能產生負面影響。因此，優化正向壓降需在導通損耗與反向漏電流之間找到平衡點。
方法：
材料選擇優化：采用不同的半導體材料可以顯著影響肖特基二極管的正向壓降。以硅(Si)為基礎的肖特基二極管通常有0.15V至0.45V的正向壓降，而碳化硅(SiC)和氮化鎵(GaN)等寬禁帶材料則可以在維持較低正向壓降的同時，減少漏電流，特別適合高頻和高溫環境的應用。
封裝技術優化：采用先進的封裝技術，例如貼片封裝（SMD）或優化的裸芯片封裝，有助于減少封裝內的寄生電阻，從而降低整體電壓降。
2. 反向恢復時間的優化
肖特基二極管的反向恢復時間（Trr）較短，通常在納秒級，極適合高頻應用。但在某些特殊場景，如開關電源的高速切換中，優化反向恢復時間可以進一步提升電路的效率與可靠性。
方法：
減小結電容：結電容是影響二極管反向恢復時間的重要因素，采用低電容設計或優化電極結構，可以減小反向恢復過程中的能量損耗和噪聲，從而加快恢復速度。
使用高性能材料：如SiC或GaN等寬禁帶材料可以有效縮短反向恢復時間，同時具有更高的擊穿電壓和較低的漏電流。
3. 反向漏電流的優化
肖特基二極管的另一個特性是反向漏電流較大，尤其在高溫條件下，漏電流會進一步增加。這種漏電流不僅會影響電路效率，還可能導致過熱和故障。因此，優化肖特基二極管的漏電流性能也是設計中的重要一環。
方法：
增加屏蔽層：通過在肖特基二極管的結區增加屏蔽層，能夠有效減少反向漏電流。屏蔽層可通過調整摻雜濃度或使用多層金屬屏蔽結構來實現。
工藝改進：采用離子注入技術或表面鈍化工藝，能夠減少器件表面的缺陷態，進而降低漏電流。這些工藝手段可以減少熱載流子的產生，提升高溫下的穩定性。
使用低漏電流材料：例如SiC材料本身就具有較低的漏電流特性，在高溫應用中表現優異。因此，針對高溫環境的設計，可以考慮采用SiC肖特基二極管來優化反向漏電流。
4. 熱管理優化
隨著功率密度的提升，肖特基二極管在高溫條件下的表現尤為關鍵。高溫會加劇漏電流、減少器件壽命，甚至導致失效。因此，熱管理的優化也是提升肖特基二極管性能的重要手段。
方法：
優化散熱結構：采用更高導熱性的封裝材料或設計專門的散熱片，可以有效控制器件溫度。特別是在高功率應用中，如電源適配器和逆變器中，良好的散熱設計能夠大幅提升系統可靠性。
采用高溫耐受材料：SiC和GaN等材料的高溫耐受性遠優于傳統的Si材料，在高溫下仍能保持良好的性能。因此，在高溫環境下，可以通過選擇更合適的材料來增強器件的熱穩定性。
5. 整體電路設計的優化
優化肖特基二極管不僅需要針對器件本身，還應結合整體電路設計來提升系統性能。例如，在開關電源中，肖特基二極管的損耗往往與開關頻率密切相關，因此在電路設計中選擇合適的工作頻率和電感值，可以有效減小肖特基二極管的功率損耗。
方法：
優化電路布局：通過優化PCB布局，縮短肖特基二極管的導線長度，可以減小寄生電感和電阻，從而提高效率。對于高頻電路，這種優化尤為重要。
增加旁路電容：為了進一步減少高頻噪聲和抑制EMI，可以在電路中引入適當?shù)呐月冯娙荨Ｅ月冯娙菽軌蛟诟哳l時提供一個低阻抗路徑，減輕噪聲對肖特基二極管性能的影響。
肖特基二極管在現代電子系統中扮演著重要角色，但其性能優化仍有諸多挑戰。通過選擇合適的材料、優化封裝、改進工藝、強化熱管理以及優化整體電路設計，肖特基二極管的正向壓降、反向恢復時間、漏電流和熱管理等方面都可以得到顯著提升。
