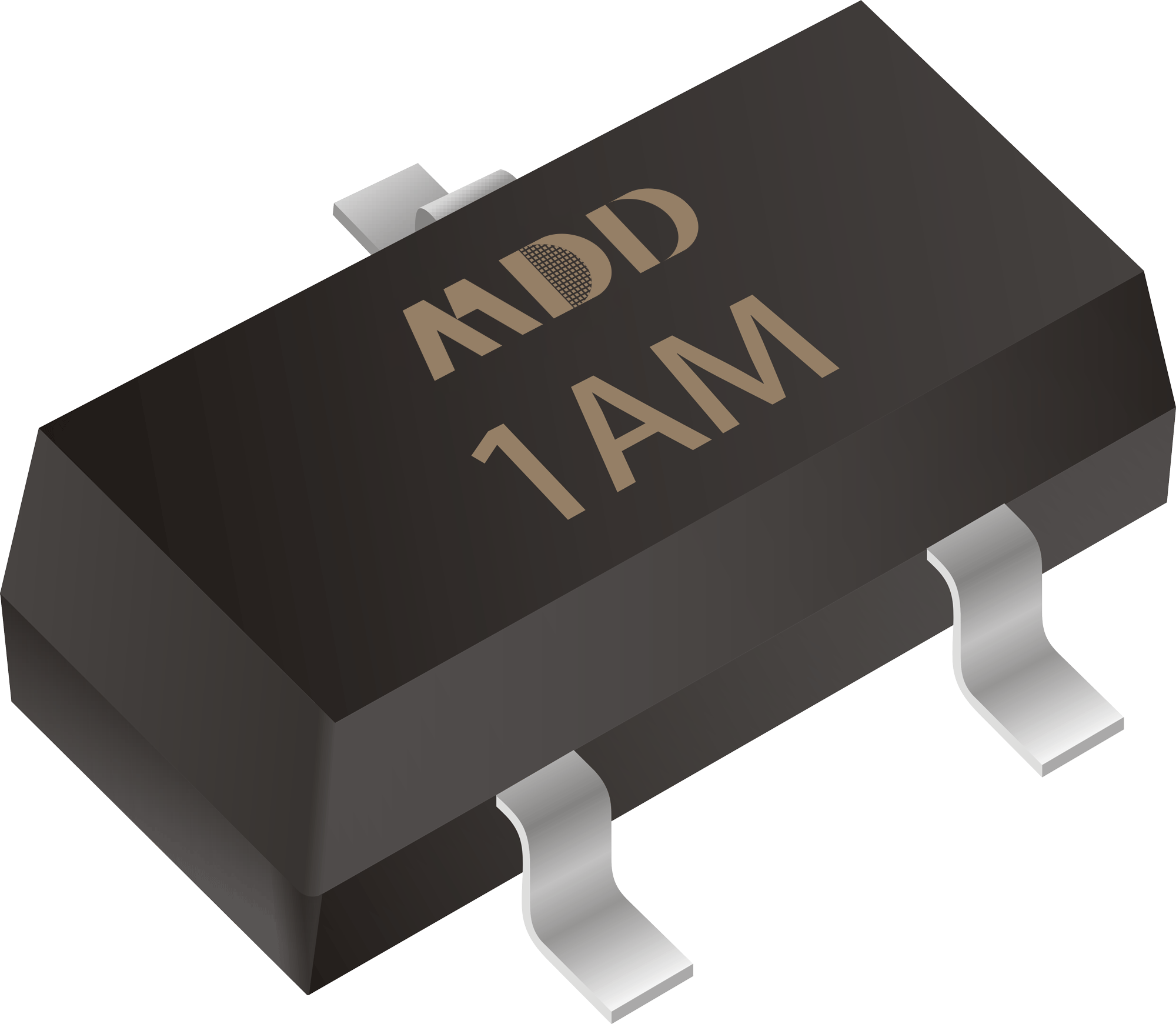

一、ESD二極管的工作原理
ESD二極管的主要功能是為電路提供低電壓鉗位，防止靜電通過電路路徑進入敏感元件。當靜電電壓過高時，ESD二極管會迅速導通，將靜電能量引導到地，從而保護電路不受損壞。正常工作時，ESD二極管處于高阻抗?fàn)顟B(tài)，對電路的正常工作幾乎沒有影響。
二、ESD二極管的檢測項目
在實際的電路設計中，選擇合適的ESD二極管并確保其性能符合要求是至關重要的。以下是檢測ESD二極管時需注意的幾個關鍵項目：
1. 鉗位電壓（Clamping Voltage）
鉗位電壓是指ESD二極管在靜電放電時，限制電壓升高的能力。檢測時需要確保ESD二極管在電壓升高時能快速響應，并有效地將電壓鉗位在電路能夠承受的范圍內。如果鉗位電壓過高，可能會導致被保護的元件受損；反之，如果鉗位電壓過低，則可能影響電路的正常工作。
2. 漏電流（Leakage Current）
ESD二極管在沒有靜電放電時應保持高阻態，只有微小的漏電流通過。檢測漏電流時，要保證其在規定的范圍內，過大的漏電流會影響電路的功耗，甚至對敏感的電路元件造成誤操作。在實際應用中，漏電流的檢測尤其重要，特別是在低功耗電路中，這一參數關系到電路的總體能效表現。
3. 響應時間（Response Time）
ESD二極管的響應時間是指其在靜電放電事件發生時，快速導通并保護電路的時間。為了提供有效的保護，ESD二極管的響應時間必須足夠短，以便在ESD事件中迅速發揮作用。在檢測中，應確保二極管的響應時間符合靜電標準的要求。如果響應過慢，敏感的電路元件可能在ESD二極管介入之前已經受到破壞。
4. 擊穿電壓（Breakdown Voltage）
擊穿電壓是ESD二極管從高阻態轉變?yōu)榈妥钁B(tài)的電壓值。在檢測中，擊穿電壓需要精確測量，確保其高于電路正常工作的最大電壓，但又低于器件可承受的最大靜電電壓。一般情況下，擊穿電壓應略高于電路的工作電壓，以確保在正常操作條件下不會對電路產生不必要的影響。
5. 二極管的耐ESD等級
ESD二極管的耐靜電能力是通過國際標準（如IEC 61000-4-2）規定的，通常以千伏（kV）為單位。在檢測中，需要根據具體的應用場景確定所需的ESD防護等級，并根據標準測試方法評估二極管的實際防護能力。耐ESD等級越高，二極管能承受的靜電沖擊能量越大。
三、檢測ESD二極管的設備與方法
為了確保ESD二極管的質量和性能，專業的檢測設備是必不可少的。常見的檢測設備包括示波器、靜電發生器、以及專業的ESD測試儀器。使用示波器可以觀察到ESD二極管的響應時間及鉗位電壓變化情況；靜電發生器可以模擬靜電放電事件，從而驗證二極管的保護性能。
在實際檢測過程中，通常采用以下幾種方法：
靜電放電模擬測試：通過靜電發生器模擬實際的靜電放電環境，檢測ESD二極管在真實靜電環境下的表現。
曲線追蹤測試：通過對二極管的伏安特性進行追蹤，檢測其擊穿電壓和鉗位電壓等重要參數。
ESD脈沖測試：通過特定的脈沖信號對二極管進行高頻測試，確保其在高速數據傳輸線路中的防護效果。
四、檢測過程中的注意事項
在實際的檢測過程中，需要注意以下幾個問題：
測試條件的匹配：確保測試環境和條件與二極管的實際使用環境相符，以便得出更具參考價值的檢測結果。
重復測試：靜電放電是一種隨機事件，因此在檢測中需要進行多次重復測試，以確保二極管在不同的放電條件下都能有效工作。
溫度影響：溫度對ESD二極管的性能有顯著影響，在測試中應考慮高溫、低溫等極端環境下的表現，確保產品能夠在各種環境條件下正常工作。
ESD二極管是電子電路中關鍵的保護元器件，確保其性能符合要求至關重要。通過對鉗位電壓、漏電流、響應時間、擊穿電壓等參數的檢測，可以有效評估ESD二極管的性能，并確保其在實際應用中提供可靠的靜電保護。
