一、開關二極管的關鍵參數
在選用開關二極管時，需要特別關注以下幾個重要參數：
反向恢復時間 (trr)
反向恢復時間是指二極管在從導通到截止?fàn)顟B(tài)時所需的時間。對于高速開關電路，如脈沖電路和通信設備，需要選擇反向恢復時間較短的二極管，以減少開關延遲和功耗。
反向電壓 (VR)
反向電壓表示二極管所能承受的最大反向偏置電壓。需要確保選用的二極管的VR大于電路中的最高工作電壓，以避免器件在實際應用中損壞。
正向電流 (IF)
正向電流是二極管在導通狀態下能承受的最大電流。在電路設計時，必須確保二極管的正向電流滿足電路中的負載電流要求，并留有一定的余量，以提高系統的可靠性。
正向壓降 (VF)
二極管在導通時會產生一定的電壓降。較低的VF可以減小功耗，提高電路的效率。對于低電壓系統，盡量選用正向壓降較小的開關二極管。
封裝和散熱能力

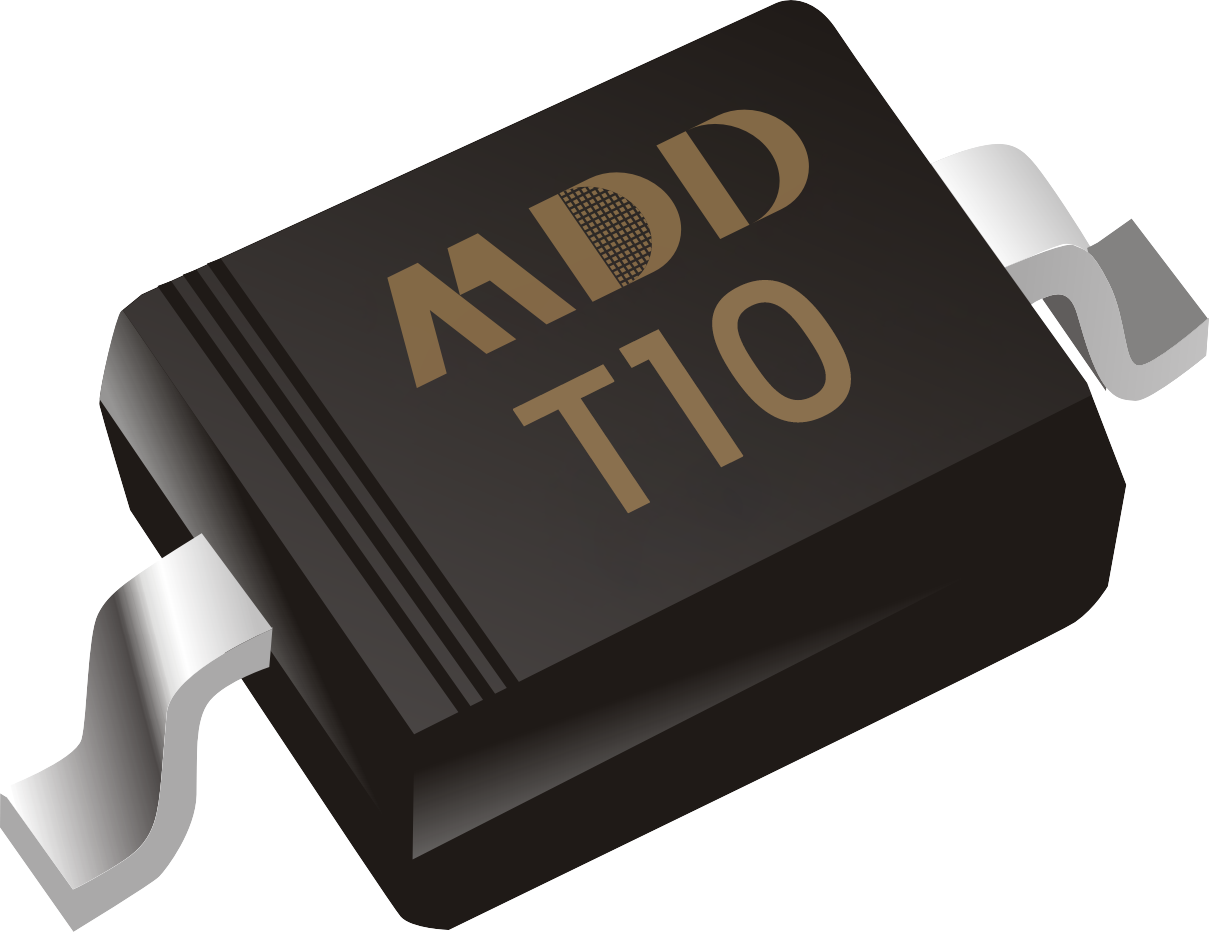

二極管的封裝形式?jīng)Q定了其散熱能力和安裝方式。對于高頻或大電流應用，應選擇具有良好散熱能力的封裝類型，如SOD或SOT系列封裝，以保證長期可靠運行。
二、根據應用場景選擇開關二極管
1. 高頻信號處理電路
在RF電路、通信系統或開關電源（SMPS）中，信號頻率較高，需要選用反向恢復時間極短（納秒級別）的二極管。典型的器件包括肖特基二極管，因其具有極低的trr和VF，非常適合高頻應用。
2. 脈沖電路與保護電路
在脈沖電路中，二極管需要快速響應，防止誤觸發。對于ESD保護和瞬態電壓抑制（TVS）電路，二極管的反向恢復時間與耐壓能力非常關鍵，需要選用耐高壓、快速響應的開關二極管。
3. 邏輯電路中的開關
在CMOS或TTL邏輯電路中，二極管用于信號的整流或隔離。此類應用通常需要小型封裝和低VF的二極管，以保證邏輯電平的完整性。1N4148是邏輯電路中常用的開關二極管，它的反向恢復時間僅為4ns，適合高速邏輯應用。
三、選用時的注意事項
溫度范圍
在工業、汽車等高溫環境中，需要確保二極管的工作溫度范圍滿足系統要求。部分二極管在高溫下可能出現參數漂移，因此在選型時應選擇具有寬溫度范圍的器件。
余量設計
電子元器件在長時間工作后可能出現老化問題。因此，在選型時應給關鍵參數（如IF和VR）預留20%-30%的裕量，以提升系統的穩定性和壽命。
ESD防護與可靠性測試
在敏感電路中，如通信設備或消費類電子，ESD防護非常重要。在選用開關二極管時，建議選擇經過嚴格可靠性測試且具備ESD認證的器件，避免靜電損壞。
開關二極管的選用涉及多個參數的權衡與應用需求的匹配。在高頻應用中，反向恢復時間是核心指標；在邏輯電路中，則更注重正向壓降和封裝形式。工程師在選型時需綜合考慮電路的電壓、電流、頻率等因素，并適當預留裕量，保證器件的可靠性。
