1. 外觀檢測的基本步驟
外觀檢測靜電二極管時，重點觀察其封裝完整性、表面狀況和引腳連接等物理特征。通過這些直觀的跡象，我們可以初步判斷二極管是否受損。
1.1 檢查封裝的完整性

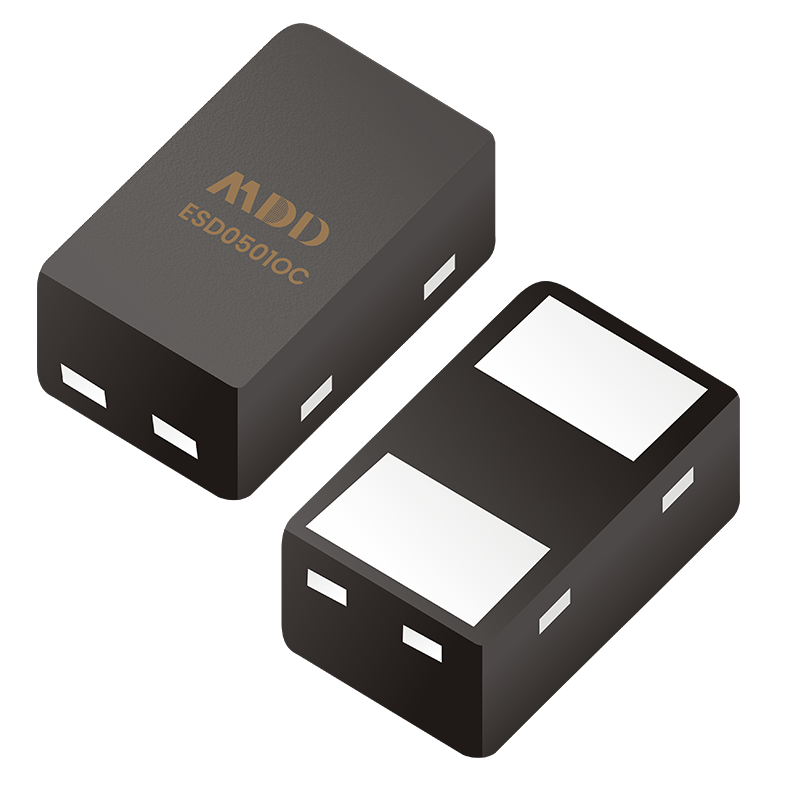

靜電二極管的封裝通常是陶瓷、塑料或金屬材料，封裝的完整性直接影響其保護效果。外殼破損、裂縫或剝離都可能意味著二極管內部的保護結構遭到損壞。
封裝裂紋或碎片：封裝破裂或缺失是最直觀的損壞表現，通常是由于遭遇過大的靜電放電或外部沖擊造成的。如果封裝表面有裂縫或碎片，這表明二極管已經不再具備良好的保護性能。
封裝不規則膨脹：在一些高能量的靜電放電事件中，二極管內部的過熱會導致封裝膨脹或變形。封裝不規則膨脹可能是由于二極管內發生過熱損壞，進而影響其電氣性能。
1.2 檢查表面顏色變化
靜電二極管的表面顏色通常為透明或半透明，如果二極管受到過度靜電放電，封裝的表面顏色可能發生變化。表面顏色變化是判斷二極管是否經歷了過熱或過度靜電放電的一個重要指標。
變色或發黑：靜電二極管在高能量靜電放電事件中，可能會發生過熱現象，導致其封裝表面顏色變深、發黑。變色或發黑的二極管通常說明其已經遭受了不可恢復的損壞，失去了有效的保護功能。
局部發黃或褪色：靜電二極管經歷過一定的熱應力時，可能會在表面出現發黃或褪色的現象，這也是損壞的標志。
1.3 檢查引腳的狀態
引腳是靜電二極管與電路連接的部分，任何引腳損壞都會直接影響到二極管的正常工作。靜電二極管的引腳應該完整、無損壞、無腐蝕。
引腳腐蝕或氧化：靜電二極管的引腳如果出現腐蝕、氧化或變色，尤其是在暴露于潮濕環境中時，可能會導致電氣接觸不良。這種情況通常影響二極管的功能，可能導致它無法有效保護電路。
引腳斷裂或彎曲：如果引腳斷裂、彎曲或松動，二極管無法與電路正確連接，這也是其損壞的跡象。此時，二極管應盡快更換。
2. 使用輔助工具進行檢查
外觀檢測雖然可以初步判斷靜電二極管的好壞，但結合一些常用工具的輔助檢查，可以更加準確地診斷其狀態。以下是兩種常用的檢測方法：
2.1 使用數字萬用表檢查
數字萬用表是檢測靜電二極管好壞的常用工具。在進行萬用表檢查時，我們主要檢測二極管的正向壓降和反向阻值。
正向壓降測試：將萬用表的紅表筆接到靜電二極管的陽極，黑表筆接到陰極，檢查正向壓降。正常情況下，靜電二極管的正向壓降應該較低，一般在0.7V左右。如果測試結果顯示正向壓降過高（大于1V），可能表示二極管已損壞。
反向阻值測試：將萬用表的表筆反向接觸到二極管，測試反向阻值。正常的靜電二極管應具有極高的反向阻值（數百kΩ至MΩ級別）。如果反向阻值顯著下降或為零，可能表明二極管短路或已失效。
2.2 熱成像檢查
熱成像檢查是一種非接觸式的檢測方法，可以用于判斷靜電二極管是否經歷了過度的靜電放電或過熱。在靜電二極管承受靜電放電的過程中，可能會局部發熱，熱成像儀能夠幫助我們準確識別溫度異常的區域。
熱成像異常：如果通過熱成像儀檢測到二極管區域的溫度過高或不均勻，可能意味著二極管在保護過程中已經過載或損壞。此時需要及時更換損壞的二極管。
MDD靜電二極管的封裝完整性、表面顏色、引腳狀態以及結合萬用表和熱成像等工具的輔助檢測，能夠有效判斷二極管的好壞。雖然外觀檢查不能完全替代電氣性能測試，但它作為一種初步的診斷手段，能夠幫助我們快速識別出損壞的二極管，避免靜電損壞對敏感電路造成更嚴重的影響。
