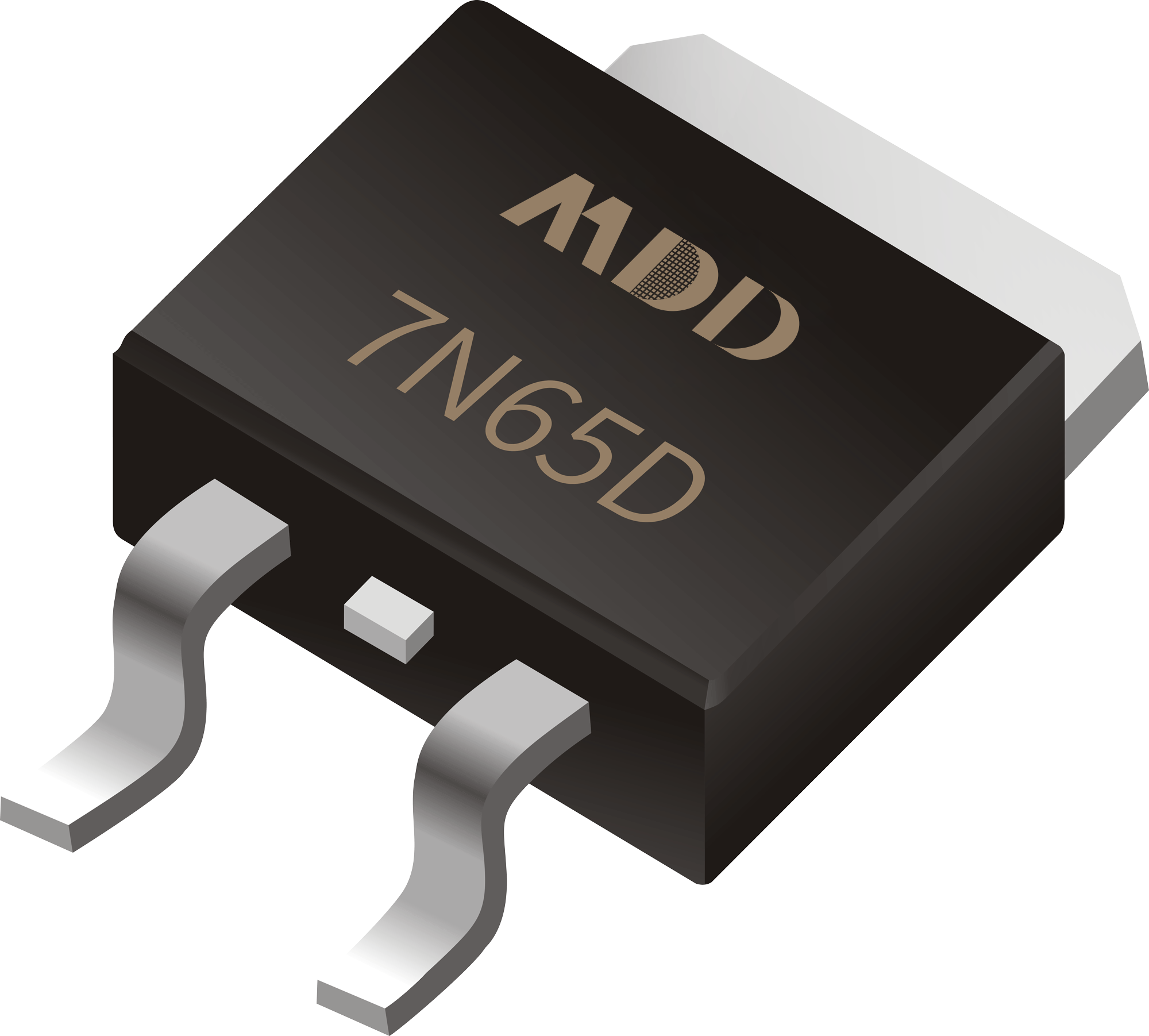

MOS（金屬氧化物半導體）管廣泛應用于現代電子電路中，尤其在開關電源、功率放大和數字邏輯電路中占據重要地位。MOS管的柵極（Gate）和源極（Source）間的GS極是控制器件開關的關鍵，但也最容易因各種因素失效。辰達半導體將與您一起探討MOS管GS極失效的常見問題及其應對策略，以提高電路的可靠性和穩定性。
MOS管的柵極通常由一層非常薄的氧化硅絕緣層保護，其耐壓能力有限。當GS極電壓超過額定值（典型值為±20V左右），會導致絕緣層擊穿，造成永久性損壞。
常見原因：
瞬態過壓：例如，由于開關電路中產生的電磁干擾（EMI）或外部靜電放電（ESD），使GS極瞬間承受高電壓。
錯誤設計：驅動電路設計不當，驅動信號的幅度超過了MOS管的額定值。
解決方法：
增加?xùn)艠O保護電路，如在GS極間并聯齊納二極管，限制電壓幅度。
在驅動電路中加入電阻和電容的網絡，限制電壓上升速率。
2.ESD損傷
MOS管的柵極極其敏感，容易受到靜電放電（ESD）的影響，導致失效。即使ESD沖擊未完全擊穿柵氧化層，也可能引起部分損傷，導致性能退化。
常見原因：
靜電累積：在制造、運輸或操作過程中，未采取有效的防靜電措施。
未加保護元件：電路中缺少ESD保護元件。
解決方法：
在電路設計階段，在GS極間并聯TVS（瞬態抑制二極管）或穩壓二極管。
在操作和制造過程中，使用防靜電手套、腕帶以及防靜電包裝材料。
3.漏電流引起的失效
隨著工作溫度升高，MOS管柵極氧化層的泄漏電流可能增加，長時間泄漏可能導致MOS管無法正?？刂?。
常見原因：
高溫工作環境：在超過額定溫度下工作，柵氧化層的特性劣化。
器件老化：經過長時間使用后，氧化層的性能逐漸下降。
解決方法：
優化散熱設計，確保MOS管的工作溫度低于其額定值。
選擇更高耐溫等級的MOS管，例如耐溫范圍擴展到175°C的型號。
4.驅動信號質量問題
GS極控制MOS管的開關狀態，其驅動信號的質量對MOS管的性能和壽命影響很大。如果驅動信號存在問題，會導致GS極失效或異常。
常見原因：
驅動信號過沖或振蕩：驅動器設計不良可能導致信號出現高頻振蕩或過沖，損害柵極。
驅動能力不足：無法為GS極提供足夠的充放電電流，導致MOS管無法快速切換。
解決方法：
在驅動電路中加入阻尼網絡（如串聯電阻），抑制過沖和振蕩。
確保驅動器的輸出能力與MOS管的輸入電容匹配。
5.外部干擾導致失效
MOS管工作環境中可能存在各種干擾信號，這些干擾通過耦合效應影響GS極，導致誤觸發或損壞。
常見原因：
共模干擾：高頻電磁信號通過寄生電容耦合到柵極。
線路布局不良：PCB設計不當，導致信號線與柵極驅動線之間的相互干擾。
解決方法：
在PCB布局時，減少柵極驅動線的暴露面積，遠離高頻信號線。
使用適當?shù)臑V波元件（如小電容）在驅動信號輸入端濾除高頻干擾。
6.高dv/dt引起的誤觸發
在某些高頻開關電路中，MOS管的漏極電壓快速變化（高dv/dt）可能通過寄生電容耦合到柵極，導致GS極出現誤觸發或短暫失效。
常見原因：
開關電壓變化過快，未對GS極提供充分保護。
電路設計中未考慮MOS管的寄生參數。
解決方法：
降低dv/dt速率，優化電路中電感、電容的匹配。
在柵極驅動電路中加入電阻和電容組成的RC緩沖網絡。
MOS管GS極失效的原因復雜多樣，包括過壓、ESD損傷、漏電流、高溫老化以及驅動信號問題等。針對這些問題，在電路設計中應綜合考慮MOS管的電氣參數和應用環境，通過合理的保護電路、散熱設計和信號優化，確保器件的穩定性和可靠性。同時，在制造和操作過程中，嚴格執行防靜電和環境控制措施，可以進一步降低GS極失效的風險，從而延長MOS管的使用壽命并提升整體電路性能。
