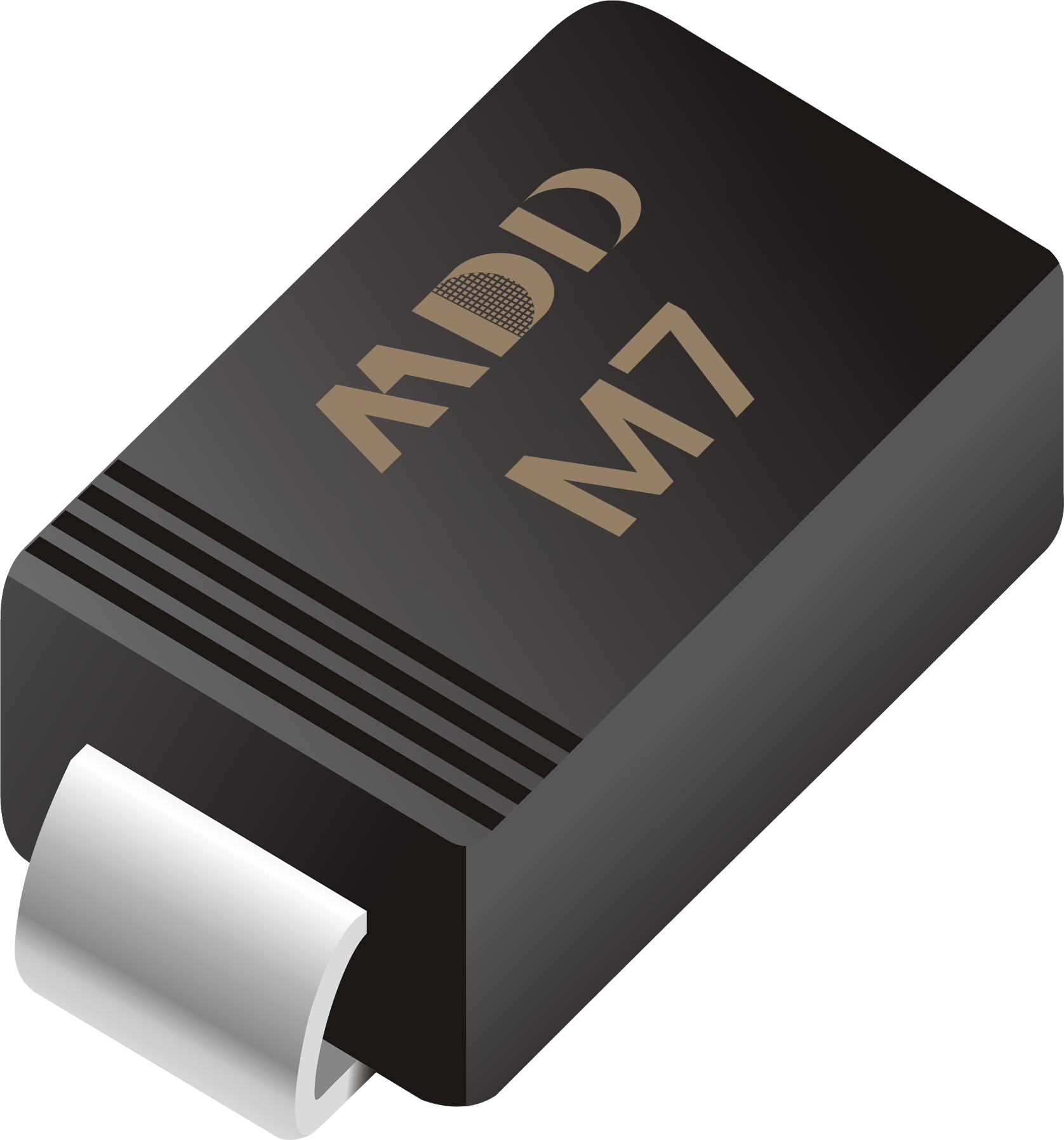

半導體行業的電源設計中，開關變壓器（Switching Transformer）和整流二極管（Rectifier Diodes）是將交流電（AC）轉換為直流電（DC）的核心組件。開關變壓器通常用于高效地轉換電壓，而整流二極管則負責將交流信號整流成單向的直流信號。開關變壓器后級加整流二極管的設計方案在各種電力轉換應用中極為常見，特別是在開關電源（SMPS）、電池充電器和DC-DC轉換器等設備中。本文將探討開關變壓器后級加MDD整流二極管的效果及其在電源設計中的重要性。
開關變壓器主要用于在電力電子系統中進行電壓轉換。與傳統的線性變壓器不同，開關變壓器利用高頻開關技術在電磁頻率較高的情況下工作，這樣能夠?qū)崿F(xiàn)更小尺寸和更高效率的電壓轉換。開關變壓器的工作原理通常是在高頻的開關信號下，利用磁性材料進行能量傳輸和電壓變化。
開關變壓器的優點在于，它能夠通過調整開關頻率和占空比來實現高效的電壓轉換，適用于多種電壓范圍的適配，從而滿足不同負載的需求。
2.整流二極管的作用
整流二極管在電力轉換過程中負責將交流電（AC）轉化為直流電（DC）。在開關電源中，整流二極管通常位于變壓器的次級繞組之后，將從變壓器獲取的交流信號轉變?yōu)槊}動直流電。整流二極管的類型通常為硅二極管、肖特基二極管或者快恢復二極管，不同的二極管類型決定了其導通特性、開關速度和耐壓能力等。
在一些高效的開關電源設計中，使用高性能的整流二極管，如肖特基二極管，可以顯著降低導通損耗和反向恢復損失，從而提高系統的整體效率。
3.開關變壓器后級加整流二極管的效果
當開關變壓器與整流二極管結合使用時，電源的輸出波形會從交流信號變?yōu)槊}動直流信號。以下是這種組合帶來的幾個主要效果：
（1）高效率能量轉換
通過開關變壓器實現電壓轉換，利用高頻開關技術有效地降低了能量損失。在開關變壓器的后級加上整流二極管，可以將電壓從交流轉換為直流，利用二極管的低導通電阻和快恢復特性減少能量損失，從而提升整體系統的效率。尤其是采用肖特基二極管時，由于其低正向壓降和較快的反向恢復時間，可以顯著減少在整流過程中的能量損耗。
（2）輸出電壓穩定性
整流二極管將交流電轉換為脈動直流電，但脈動直流電通常存在波動。為了進一步穩定輸出電壓，通常需要在整流后增加濾波電容，這樣可以平滑脈動直流電，得到更加穩定的直流輸出電壓。濾波電容能有效減小電壓波動，減少由于負載變化引起的電壓不穩定。
（3）提高負載適應性
開關變壓器與整流二極管的組合使得電源能夠適應不同的負載變化。當負載變化時，開關變壓器通過調節開關頻率和占空比能夠適應不同的電流需求，而整流二極管則負責將變化的交流電壓整流為適合負載需求的直流電。系統能夠在負載變化較大的情況下保持穩定的輸出電壓，這對于許多精密電子設備和電池充電系統至關重要。
（4）熱管理和散熱優化
由于高頻開關技術的應用，開關變壓器可以實現較小尺寸和較高效率的能量轉換，減少了系統的整體功率損耗。然而，在高功率應用中，整流二極管依然會產生一定的熱量，尤其是在高電流大負載條件下。因此，在設計時需要合理選用散熱器和熱管理方案，以確保變壓器和二極管的溫度不會超過安全工作范圍。選擇具有低導通壓降和快速恢復特性的二極管有助于減少熱損耗，降低整體系統的溫升。
4.優化設計考慮
為了充分發揮開關變壓器和整流二極管組合的效果，設計時需要注意以下幾點：
二極管選擇：選擇適合的整流二極管非常重要。例如，肖特基二極管因其低正向壓降和快速反向恢復特性，通常用于高效能量轉換應用。而對于需要較高耐壓和高功率的應用，選擇快速恢復二極管或高壓硅二極管可能更加合適。
濾波電容選擇：為了平滑脈動直流電，需要根據輸出電壓和電流的要求選擇合適的電容值。電容的選擇不僅要考慮其濾波能力，還要注意其耐壓和溫度穩定性。
散熱設計：在高功率應用中，變壓器和二極管可能會產生顯著的熱量，因此需要合理設計散熱系統，如加裝散熱片、風冷系統或液冷系統。
在開關電源設計中，開關變壓器和整流二極管的組合具有顯著的效果。開關變壓器提供了高效的電壓轉換，而整流二極管將交流電轉為直流電，并通過濾波電容實現穩定的輸出電壓。整個系統的效率、穩定性、負載適應性和熱管理都受益于這一組合。通過合理選擇二極管和濾波元件，并優化散熱設計，可以實現高效、可靠的電源系統，滿足現代電子設備對電力供應的嚴格要求。
