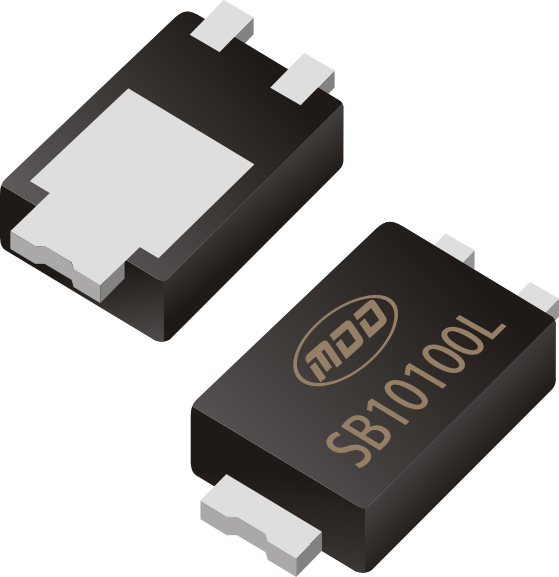

肖特基二極管損耗的主要類型
肖特基二極管的總損耗主要由兩部分組成：靜態損耗和動態損耗。
靜態損耗：也稱為導通損耗，當肖特基二極管導通時產生，主要由正向壓降引起。
動態損耗：在二極管開關過程中產生，包括開關損耗和反向恢復損耗。
靜態損耗計算
靜態損耗主要由肖特基二極管的正向?qū)妷海╒f）和通過的電流（If）決定。計算公式如下：
Pstatic=Vf×If×D
其中，是靜態損耗（單位：瓦特），VF是正向壓降（單位：伏特），IF是導通電流（單位：安培），是工作占空比。
動態損耗計算
動態損耗的計算更為復雜，因?yàn)樗婕暗叫ぬ鼗O管的開關特性。動態損耗可以進一步分為開關損耗和反向恢復損耗。
開關損耗
肖特基二極管的開關損耗相對較小，因?yàn)樗鼈儧]有PN結，所以不存在存儲電荷，開關速度很快。然而，在高頻應用中，這部分損耗仍然需要考慮。開關損耗可以通過以下公式估算：
Pswitch=(Vf×If)/2×fsw×Trr
其中，是開關損耗，是開關頻率，Trr是二極管從導通轉為截止的時間，通常這個值對于肖特基二極管非常小，因此開關損耗也小。
反向恢復損耗
對于肖特基二極管來說，由于其結構特性，反向恢復損耗非常小，幾乎可以忽略不計。
綜合損耗計算
將靜態損耗和動態損耗相加，就可以得到肖特基二極管的總損耗：
Ptotal=Pstatic+Pswitch
實際應用中的考量
在實際應用中，除了上述理論計算外，還需要考慮二極管的熱特性對損耗的影響。二極管在工作時會產生熱量，溫度的升高會影響正向壓降，從而影響到損耗的計算。因此，設計時需要考慮散熱設計，以確保二極管在安全溫度下工作。準確計算肖特基二極管的損耗對于設計高效、可靠的電力電子系統至關重要。通過理解并計算靜態和動態損耗，工程師可以優化設計，選擇合適的肖特基二極管，從而達到降低系統總體損耗、提高效率的目的。
