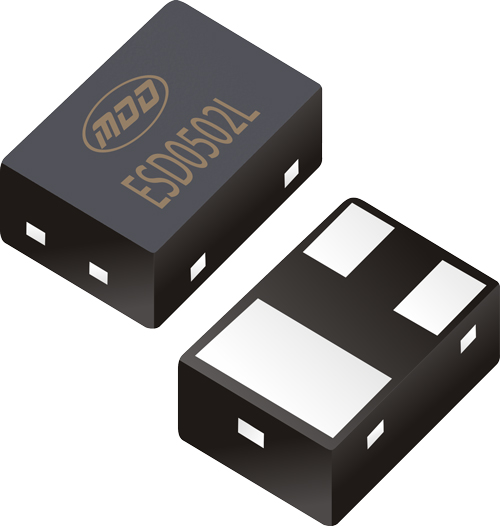

靜電二極管是一種專為抵御靜電放電而設計的半導體器件，它能夠在靜電放電發生時快速導通，將靜電電流從敏感元件中分流走，從而保護這些元件不受損害。它通常被并聯在需要保護的電路或元件兩端。在正常工作狀態下，靜電二極管呈高阻態，對電路的正常工作幾乎沒有影響；而在遭受高電壓靜電沖擊時，它迅速轉為低阻態，將靜電電流引向地線，從而保護電路。

靜電二極管的主要特點
快速響應時間：靜電二極管能在極短的時間內（通常為納秒級別）從高阻態切換到低阻態，有效保護電路免受快速靜電放電的影響。

低電容：為了保證在高速信號線上的應用不會對信號質量產生顯著影響，靜電二極管設計具有低電容特性。低電容確保數據傳輸或信號傳輸?shù)耐暾圆粫?huì)被損害。

大電流承受能力：雖然體積小，但靜電二極管能承受的瞬間電流可以達到數十甚至上百安培，能有效分流大量的靜電電荷。

雙向保護：大多數靜電二極管能提供雙向保護，即能夠同時針對正向和反向的靜電放電提供保護，簡化了電路設計。

低鉗位電壓：在ESD事件中，靜電二極管能夠在較低的電壓下導通，這意味著在引導靜電電流至地線的同時，它對電路的干擾最小。

在電路設計中的應用
靜電二極管廣泛應用于需要ESD保護的各種電路中，尤其是那些外部接口豐富，容易受到靜電影響的電子設備。如：

USB接口：USB端口由于經常被插拔，非常容易受到ESD的影響，使用靜電二極管可以有效保護USB控制器不被破壞。
HDMI接口：高清視頻接口對信號的完整性要求極高，通過在接口處布置低電容的靜電二極管，既可以保護接口，又幾乎不影響信號質量。
觸摸屏：觸摸屏是用戶直接接觸的部分，極易受到靜電影響。在觸摸屏的電路中使用靜電二極管可以有效減少因靜電放電造成的故障。

靜電二極管以其快速響應、低電容、大電流承受能力、雙向保護和低鉗位電壓等特點，在電子設備的ESD保護方面發揮著至關重要的作用。選擇合適的靜電二極管，并正確地將其集成到電路設計中，對于提高電子設備的可靠性和穩定性具有重要意義。
