1. 外觀識別

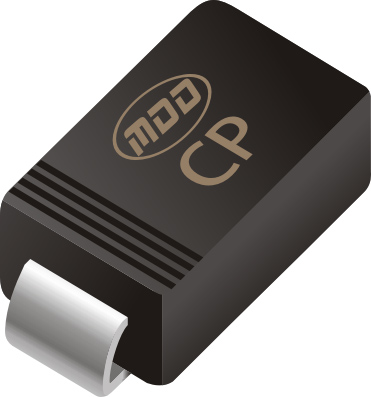

TVS二極管在外觀上與普通二極管相似，但通常標有特定的型號和標志，這些可以在元件的封裝上直接找到。常見的封裝形式包括DO-41, DO-15, SMC等。用戶在識別時需要注意以下幾點：
型號識別：型號通常包括TVS的電壓等級、功率等級等信息，例如“1.5KE400A”表示該TVS二極管的耐壓為400V，功率為1500W。
品牌標志：知名品牌如Vishay, Littelfuse, ST等會在元件上標注品牌名或Logo，有助于確認元件的來源和質量。
2. 參數檢查
識別了TVS二極管的型號和品牌后，下一步是檢查其關鍵參數，主要包括：
擊穿電壓（VBR）：TVS二極管的VBR應該在技術數據表（Datasheet）中查找，它是二極管開始導電的最小電壓。
箝位電壓（VC）：當TVS二極管處于導通狀態時，其能夠限制通過的電壓值。
峰值脈沖功率（PPM）：表示TVS二極管能夠承受的最大瞬態功率。
3. 性能測試
性能測試是確認TVS二極管功能是否正常的重要步驟。可以通過以下方法進行基本的測試：
視覺檢查：檢查二極管是否有明顯的損壞或者變形。
多用電表測試：
正向?qū)y試：將電表設置在二極管測試模式，紅表筆接二極管正極，黑表筆接負極，記錄顯示值。
反向阻斷測試：方法同上，但交換表筆的位置，此時電表應顯示無穿通（一般為開路）。
擊穿電壓測試：這需要專用的測試設備，通過施加特定電壓來確認VBR值是否與規格一致。
4. 應用驗證
在實際應用中，除了通過基礎測試確認TVS二極管的性能外，還應將其安裝在設計的電路中進行功能驗證。這包括：
瞬態測試：模擬實際工作中可能遇到的電壓沖擊，觀察TVS二極管是否能有效抑制高電壓并保護關鍵元件。
長期可靠性測試：長時間運行電路，檢查TVS二極管是否存在過熱或性能下降的問題。
5. 常見問題及解決策略
在TVS二極管的使用過程中可能會遇到一些常見問題，例如因材料疲勞或過載導致的性能衰退。對此，建議定期進行性能檢查和更換，確保電路的長期安全和穩定。
識別和判斷TVS二極管不僅需要依賴于外觀和參數的檢查，還應結合具體的性能測試和應用驗證。
