整流橋的基本原理

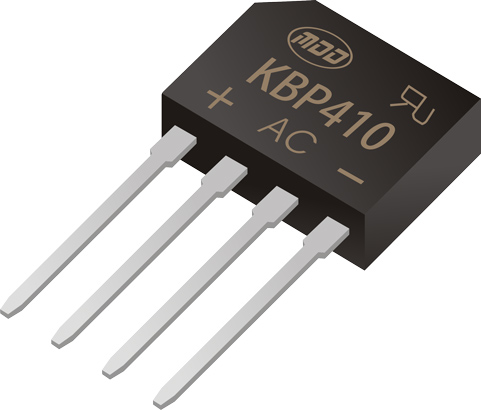

在開始測試之前，我們先簡要回顧一下整流橋的基本原理。一個典型的整流橋由四個二極管組成，按照特定的方式連接，使得輸入的交流電在通過整流橋后轉換為脈動直流電。具體來說，整流橋的四個二極管配置成一個橋式電路，其中兩個二極管在正半周期導通，另兩個二極管在負半周期導通，從而實現全波整流。
測試整流橋的方法
1. 使用萬用表測試
萬用表是最常用的工具之一，它可以測量電壓、電流和電阻。使用萬用表可以很方便地測試整流橋中的各個二極管是否正常。
步驟如下：
斷電并取下整流橋：確保電路斷電并將整流橋從電路板上取下，以免其他元件影響測試結果。
選擇二極管測試模式：將萬用表設置為二極管測試模式。這一模式下，萬用表會顯示二極管的壓降。
測試各個二極管：
用表筆分別接觸整流橋的四個引腳。
測試正向電壓降：紅表筆接二極管的正極，黑表筆接負極，正常情況下，萬用表應顯示0.5V至0.7V的壓降。
測試反向電阻：交換表筆，正常情況下應顯示無窮大或很高的電阻。
重復上述過程，依次測試四個二極管。
結果分析：
如果某個二極管的正向電壓降不在0.5V至0.7V之間，或反向電阻不是無窮大或很高，說明該二極管損壞，整流橋需要更換。
2. 使用電阻檔測試
如果萬用表沒有二極管測試模式，可以使用電阻檔來測試。步驟與上述類似，只是在正向電壓降測試時，用電阻檔代替，觀察是否有低電阻讀數（幾十歐姆到幾百歐姆不等），而在反向測試時，讀數應為無窮大。
3. 測試整流橋整體功能
有時單獨測試每個二極管可能無法完全確認整流橋的狀態，因此可以進行整體功能測試。
步驟如下：
搭建測試電路：搭建一個簡單的電路，用交流電源、負載和整流橋連接。
測量輸出電壓：使用萬用表的直流電壓檔，測量整流橋輸出端的電壓。正常情況下，輸出電壓應接近理論值（約為交流輸入電壓的0.9倍）。
檢查波形：使用示波器觀察整流橋輸出的電壓波形，正常情況下應為脈動直流。
結果分析：
如果輸出電壓明顯低于預期或沒有輸出，或波形異常，說明整流橋可能存在問題。
4. 視覺檢查
在某些情況下，整流橋的損壞可能伴隨有明顯的物理損壞，如燒焦、破裂或變色。通過視覺檢查，可以快速判斷整流橋是否有明顯的損壞跡象。
5. 熱成像儀檢查
對于更高端的檢測，可以使用熱成像儀查看整流橋在工作時的溫度分布。異常的高溫區域可能指示內部二極管的失效。
測試整流橋是否損壞的方法多種多樣，具體選擇哪種方法取決于手頭的工具和實際的應用場景。最常用的方法是使用萬用表測試各個二極管的正反向?qū)ㄌ匦?，這種方法簡單直觀且效果顯著。
