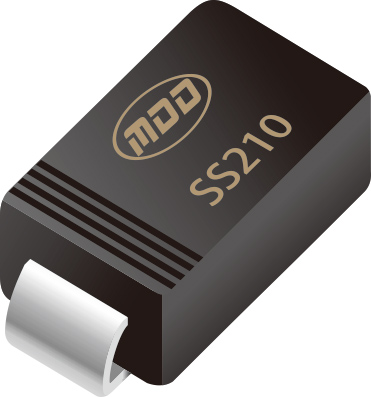

關鍵參數
在選擇適當?shù)姆庋b之前，需要了解一些關鍵參數：
正向壓降 (Forward Voltage Drop, Vf): 肖特基二極管的正向壓降通常較低，這使其在低電壓應用中具有優勢。不同封裝類型對熱阻和熱管理的要求會影響二極管的正向壓降。
反向漏電流 (Reverse Leakage Current, Ir): 肖特基二極管在反向偏置下的漏電流通常較大，這一參數會影響到器件在高溫下的性能和穩定性。封裝的材料和設計直接影響到二極管的漏電流性能。
最大反向電壓 (Maximum Reverse Voltage, Vr): 這是肖特基二極管能夠承受的最高反向電壓。封裝類型和設計必須確保在該電壓下的可靠性和穩定性。
最大平均整流電流 (Maximum Average Rectified Current, If): 這個參數指的是二極管能夠處理的最大連續電流。封裝的散熱能力和電流承載能力對此參數有直接影響。
峰值浪涌電流 (Peak Surge Current, Ifsm): 指二極管在短時間內能夠承受的最大電流浪涌。合適的封裝必須能夠處理這種瞬態電流以避免損壞。
封裝選擇的考慮因素
熱管理: 肖特基二極管通常在高頻和高功率應用中使用，這使得熱管理成為首要考慮因素。不同的封裝類型，如SMA、SMB、SOD-123、TO-220等，其熱阻和散熱性能各不相同。例如，TO-220封裝具有較低的熱阻和良好的散熱性能，適用于高功率應用；而SMA和SMB封裝適合于中等功率應用。
封裝尺寸: 對于空間受限的應用，封裝的尺寸至關重要。小型封裝如SOD-123和SOT-23在緊湊設計中具有優勢，但其散熱性能相對較差。較大的封裝如DPAK和D2PAK則提供更好的散熱性能，但占用空間較大。
電流承載能力: 封裝的電流承載能力直接影響二極管的最大平均整流電流和峰值浪涌電流。例如，較大的封裝如TO-220和DPAK能夠處理更高的電流，而較小的封裝如SOT-23則適用于較低電流應用。
機械強度和可靠性: 在一些高振動或機械應力較大的應用中，封裝的機械強度和可靠性也是選擇的重要因素。較堅固的封裝如TO-220和DPAK在這種環境下表現更佳。
制造成本: 不同封裝類型的制造成本有所不同。較小的封裝通常成本較低，適用于大規模生產和成本敏感的應用；而較大的封裝則可能因?yàn)槠鋸?fù)雜性和材料成本較高。
具體封裝選擇案例
以下是幾個典型的封裝選擇案例：
高功率開關電源: 由于需要處理較高的電流和功率，TO-220和D2PAK封裝通常是首選。這些封裝提供良好的散熱性能和較高的電流承載能力。
低功率便攜設備: 對于空間有限且功耗較低的便攜設備，如智能手機和手持設備，SOT-23和SOD-323等小型封裝更為適用。這些封裝占用空間小，適合緊湊設計。
汽車電子: 汽車電子要求高可靠性和耐高溫性能，DPAK和D2PAK封裝在這種應用中較為常見。這些封裝提供了良好的熱管理和機械強度，適合在高溫環境下工作。
肖特基二極管的參數對封裝選擇有著重要影響。正向壓降、反向漏電流、最大反向電壓、最大平均整流電流和峰值浪涌電流等參數需要綜合考慮，以選擇最適合的封裝類型。不同應用場景下，對熱管理、封裝尺寸、電流承載能力、機械強度和制造成本的要求各不相同，因此需要根據具體需求進行權衡和選擇。
