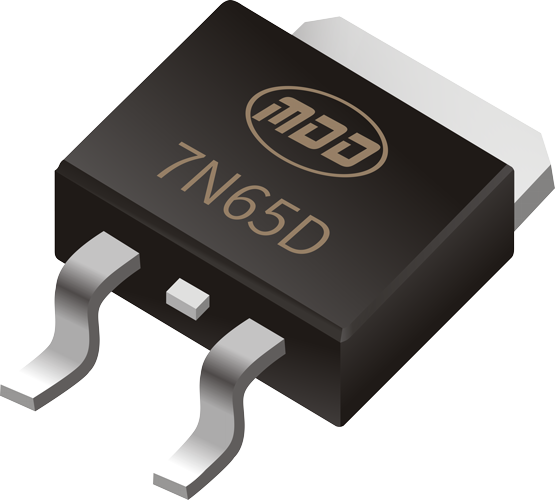

1. MOS管的基本結構
MOS管主要由四個電極組成：柵極（Gate）、源極（Source）、漏極（Drain）和襯底（Substrate）。在柵極和襯底之間存在一層薄薄的二氧化硅（SiO?）絕緣層。根據溝道類型的不同，MOS管可以分為N溝道MOS管和P溝道MOS管。
N溝道MOS管：當柵極施加正電壓時，在源極和漏極之間形成電子流，允許電流通過。
P溝道MOS管：當柵極施加負電壓時，在源極和漏極之間形成空穴流，允許電流通過。
2. MOS管的工作模式
MOS管的工作模式主要有三種：截止區、線性區和飽和區。根據柵源電壓（V_GS）和漏源電壓（V_DS）的不同，MOS管會處于不同的工作狀態。
截止區：
在截止區，柵源電壓V_GS小于閾值電壓V_th，MOS管的溝道沒有形成，源極和漏極之間的電流被切斷。此時，MOS管處于“關”狀態，沒有導通。
線性區：
當V_GS大于V_th，且V_DS較小，MOS管進入線性區。在該區域，MOS管的導通電阻較低，漏極電流I_D與漏源電壓V_DS成線性關系，表現出一個電阻器的特性。此時，MOS管可以作為模擬電路中的放大器使用。
飽和區：
當V_GS大于V_th且V_DS較大時，MOS管進入飽和區。在飽和區，漏極電流I_D不再隨V_DS的增加而顯著變化，而是主要由柵源電壓V_GS控制。此時，MOS管可用于作為開關，適合數字電路中使用。
3. MOS管的關鍵參數
理解MOS管的工作原理需要掌握一些關鍵參數：
閾值電壓V_th：使MOS管剛好導通的柵源電壓。這個參數決定了MOS管的開關特性。
跨導G_m：表示柵源電壓對漏極電流的控制能力，G_m越大，MOS管的放大能力越強。
漏源電流I_D：在漏極和源極之間流動的電流，其大小受柵源電壓和漏源電壓的影響。
柵漏電容C_GD和柵源電容C_GS：影響MOS管的開關速度，電容越大，開關速度越慢。
4. MOS管的優缺點
MOS管具有高輸入阻抗、低功耗、高速開關等優點，使其成為集成電路中的重要元件。然而，MOS管也存在一些缺點，如在靜電環境中易受損，因此在實際應用中常需配合使用ESD二極管等保護器件。
5. MOS管的應用
MOS管在現代電子設備中的應用非常廣泛，涵蓋了從微處理器、存儲器到功率管理的方方面面。例如，在數字電路中，MOS管常用于構建邏輯門和存儲單元。在模擬電路中，MOS管則用于放大器和電源管理芯片中。
總的來說，MOS管的工作原理相對簡單，但其應用廣泛且至關重要。通過控制柵極電壓，MOS管能夠高效地調節電流，實現電路的開關和信號的放大。
