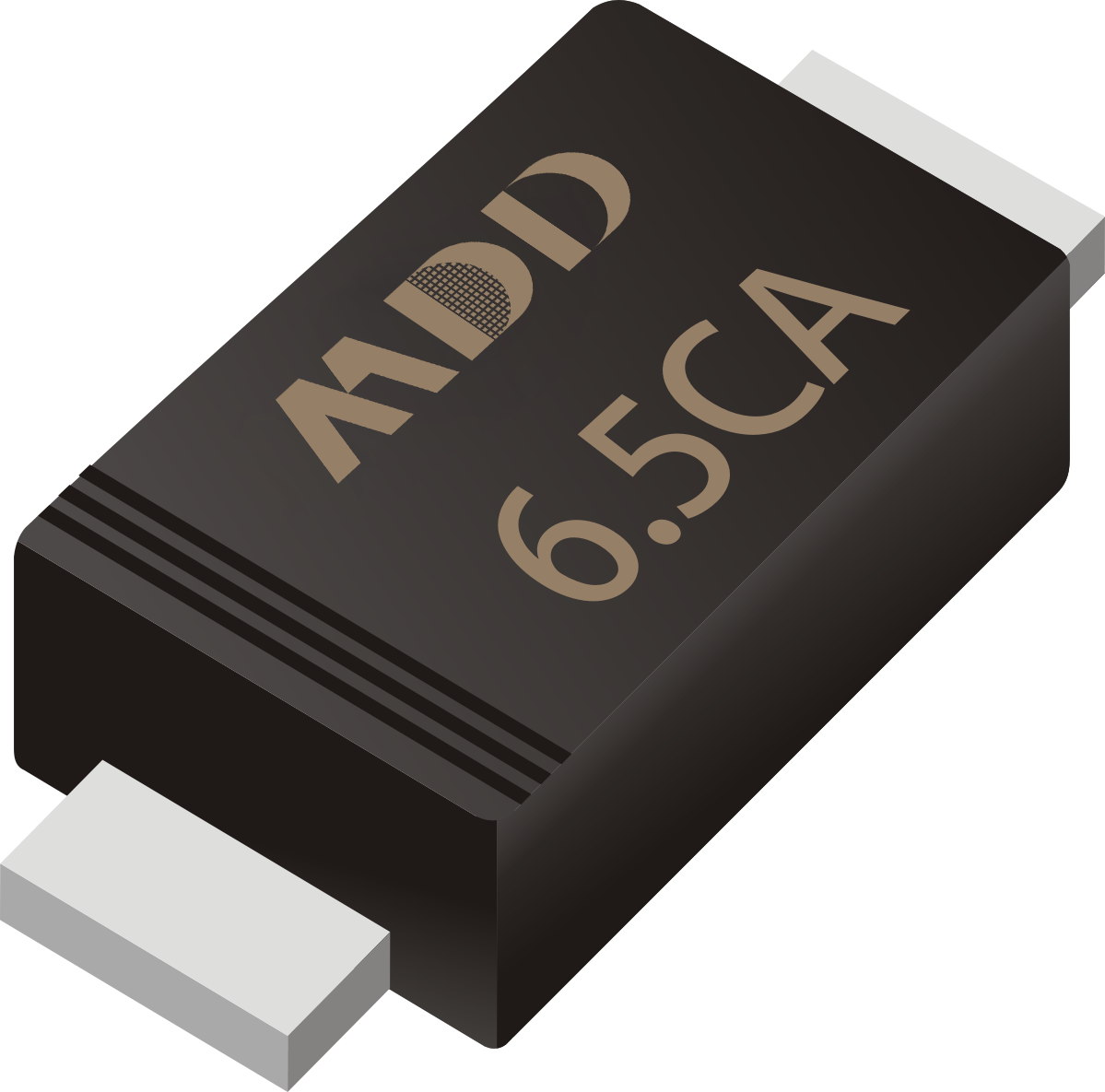

TVS二極管的工作原理
TVS二極管通常處于反向偏置狀態。當電路中出現瞬態電壓時，TVS二極管會迅速響應，在超過其擊穿電壓時導通，并將過量的電流引導到地，從而將電壓鉗制在預定的安全范圍內。當瞬態事件過去后，TVS二極管會恢復到高阻抗?fàn)顟B(tài)。
TVS二極管損壞的原因
TVS二極管的損壞可能由多種原因引起，其中最常見的是超出其額定參數的瞬態事件，如極高的脈沖電流或電壓。這種過度的電氣應力可能會導致TVS二極管的擊穿電壓永久性降低，或?qū)е聝?nèi)部的PN結嚴重?fù)p壞。此外，長期暴露在極端環境條件下，如高溫、高濕或長期的輕微過電壓，也可能加速TVS二極管的老化，最終導致其失效。
TVS二極管損壞的癥狀
判斷TVS二極管是否損壞的第一步是觀察電路的運行狀態。如果電路突然無法正常工作，或者保護功能失效，可能就需要檢查TVS二極管是否出現故障。以下是幾種常見的損壞癥狀：
電阻變化：TVS二極管在正常情況下表現為高阻抗（反向狀態）。如果二極管損壞，它可能表現為低阻抗（短路）或開路。使用萬用表測量TVS二極管的正反向電阻，如果測得的反向電阻非常低或接近零，則TVS二極管可能已短路。
電壓鉗位失效：在瞬態電壓事件下，損壞的TVS二極管可能無法有效鉗制電壓，導致被保護電路出現過壓情況。這可能導致電路中其他元件的損壞。
物理損壞：在一些情況下，TVS二極管的損壞可能伴隨著物理上的可見損傷，如燒焦、裂紋或外殼破裂。
如何測試TVS二極管
為了確認TVS二極管是否損壞，可以使用以下幾種測試方法：
靜態測試：使用萬用表測試TVS二極管的正反向電阻值。對于正常的TVS二極管，正向電阻應較小，而反向電阻應非常大。如果在反向測量時，電阻接近零或非常低，表明TVS二極管可能短路損壞。如果反向電阻接近無窮大但正向電阻也是無窮大，則可能是開路損壞。
動態測試：通過向TVS二極管施加一個可控的瞬態電壓信號，觀察其是否能夠正確鉗制電壓。如果TVS二極管不能在指定電壓范圍內鉗制電壓，表明它可能已損壞。
曲線追蹤儀測試：使用曲線追蹤儀，可以直觀地看到TVS二極管的V-I特性曲線。正常的TVS二極管在超過擊穿電壓時應表現出顯著的電流上升。如果V-I曲線異常，如在低電壓時導通或根本不導通，則可能表明TVS二極管已損壞。
TVS二極管在電子電路中起著至關重要的保護作用。了解其工作原理和損壞原因，并能夠準確判斷其是否損壞，是保證電路安全和穩定運行的關鍵。
