一、整流二極管的關鍵參數
1. 正向壓降（Forward Voltage Drop, VF）
正向壓降指二極管導通時兩端的電壓降。常見的硅整流二極管的VF約為0.7V，而肖特基二極管的VF較低，一般為0.15V~0.45V。較低的正向壓降有助于減少導通損耗，提高電路效率。
選擇建議：對于高效率應用（如開關電源），應優先選擇肖特基二極管。
2. 最大平均整流電流（IF(AV)）
這是二極管在穩態工作下，能夠長時間承載的最大平均電流。該參數決定了二極管的電流承載能力，在設計中需要根據電路的負載電流來選擇。
選擇建議：二極管的IF(AV)應至少為實際工作電流的1.2倍，以增加設計裕度。
3. 反向峰值電壓（Peak Inverse Voltage, PIV 或 VRRM）
反向峰值電壓是指二極管在反向工作時能夠承受的最大電壓。在實際電路中，整流二極管需要阻擋輸入交流電的反向電壓，因此PIV必須大于電路中的最大反向電壓。
選擇建議：反向峰值電壓應至少為輸入交流電峰值電壓的2倍，以應對突波和過壓情況。
4. 反向恢復時間（Reverse Recovery Time, trr）
當二極管從正向?qū)顟B(tài)切換到反向阻斷狀態時，二極管內部的少數載流子需要一定時間才能復位，這段時間稱為反向恢復時間。trr較大的二極管會導致電路中的電壓尖峰和開關損耗增加。
選擇建議：高頻應用（如開關電源）應選擇反向恢復時間較短的二極管，如肖特基二極管或超快恢復二極管。
5. 漏電流（Reverse Leakage Current, IR）
漏電流是指二極管在反向偏置狀態下流過的微小電流。理想情況下，漏電流應接近于零，但在實際應用中，漏電流會隨溫度升高而增加。
選擇建議：在低功耗和高可靠性要求的電路中，選擇漏電流較小的二極管，以降低待機功耗。
6. 工作溫度范圍（Operating Temperature Range）
二極管的性能隨溫度變化，因此需要確保器件在極端溫度環境下仍能穩定工作。常見的整流二極管支持的工作溫度范圍在-55°C到+150°C之間。
選擇建議：根據應用環境，選擇具有合適溫度范圍和耐高溫性能的二極管。
二、整流二極管的選擇原則
1. 根據電路的工作頻率選擇
低頻應用：如50Hz/60Hz的市電整流，可以選擇標準硅整流二極管。
高頻應用：如開關電源和逆變器電路，需要選擇反向恢復時間短的二極管，如超快恢復二極管或肖特基二極管。
2. 根據電流和電壓需求選擇
電流需求：二極管的最大平均電流（IF(AV)）應比電路中的最大工作電流高20%以上。
電壓需求：反向峰值電壓（PIV）應至少為輸入電壓峰值的2倍，確保二極管不會因電壓瞬變而擊穿失效。
3. 功耗與效率的考慮
在要求高效率的電路中，低正向壓降的肖特基二極管是首選，但肖特基二極管的反向漏電流較大，因此不適合長期待機功耗要求嚴格的電路。在低頻電路中，普通硅二極管則是更經濟的選擇。
4. 熱管理和封裝形式的選擇

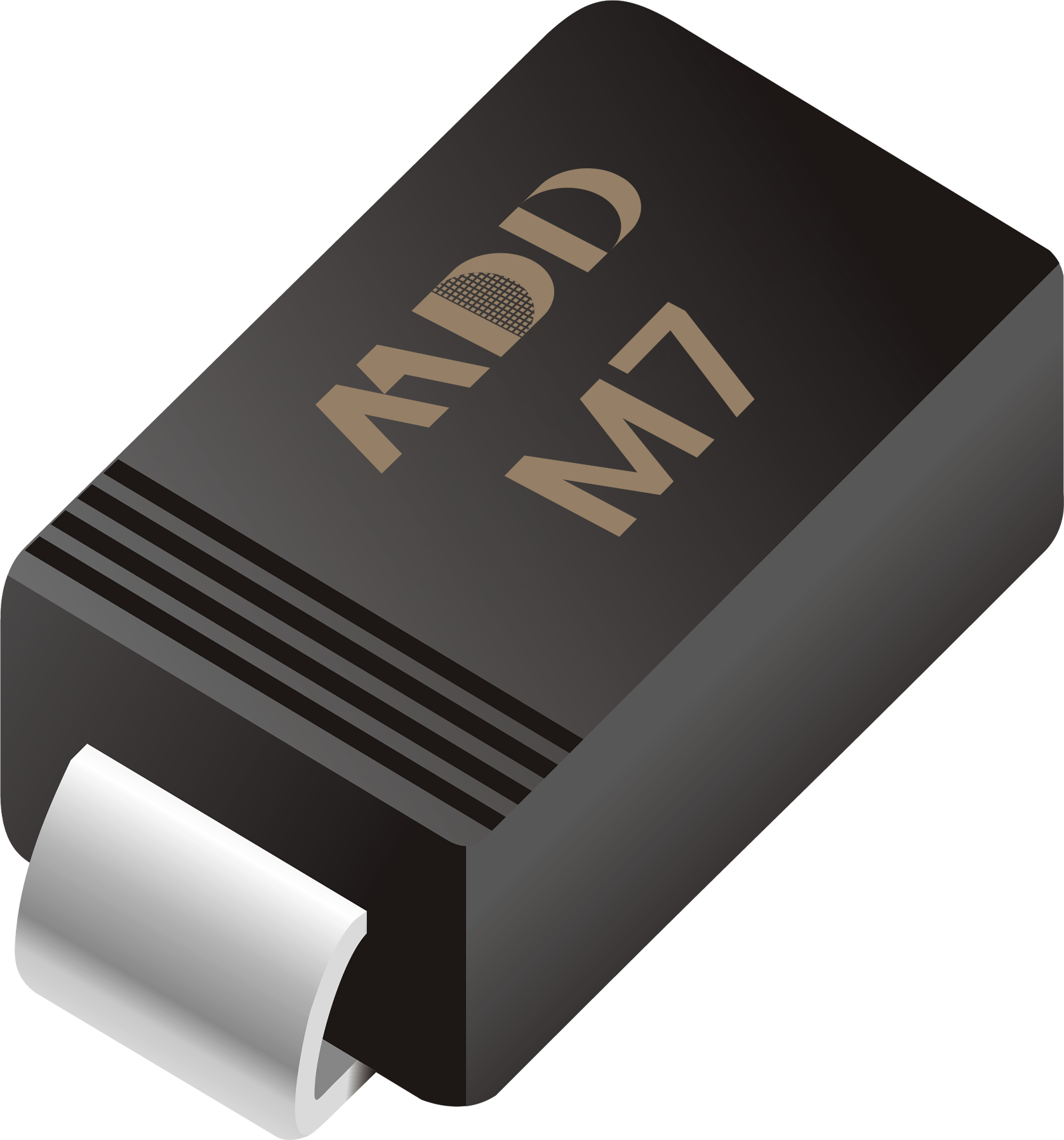

高電流應用中，二極管的功耗較大，需要考慮散熱問題。大功率整流二極管通常采用TO-220或TO-247封裝，方便與散熱器連接；小功率二極管則多采用SMA、SMB等表貼封裝。
選擇建議：根據電路的功耗情況，合理選擇二極管封裝，并設計合適的散熱方案。
5. 成本與可靠性權衡
整流二極管的價格因種類和性能不同而異。在實際選型中，應根據應用場景和客戶的預算需求，合理權衡成本與性能。例如，肖特基二極管雖然性能優異，但價格較高，適合對功耗和效率要求較高的場合；而硅二極管則更適合普通整流需求。
整流二極管在電子電路中扮演著至關重要的角色，其關鍵參數（如正向壓降、反向峰值電壓、反向恢復時間等）直接影響電路的性能和效率。在選擇整流二極管時，應結合電路的工作頻率、電流電壓需求、散熱條件和成本預算進行綜合考慮。
