一、電氣參數
電流和電壓額定值
選擇整流橋時，必須根據電路的工作電流和工作電壓要求來匹配其額定電流（If）和反向耐壓（VRRM）。
例如，對于220V AC輸入的應用，整流橋的反向耐壓需要至少達到600V，以應對電網電壓的波動。
額定電流應比實際工作電流高20-30%，以確保器件在大電流時有足夠的裕量。
浪涌電流能力（IFSM）
整流橋在啟動或負載突變時，可能會遇到短時間的大電流沖擊。此時需要確保所選整流橋的浪涌電流能力能承受這些沖擊，否則器件可能損壞。
例如，在電機或電源模塊啟動時，浪涌電流可能遠高于正常工作電流。
恢復時間
對于高頻開關電源，二極管的反向恢復時間至關重要?；謴?fù)時間越短，開關過程中的能量損耗越小。
在高頻應用中，如逆變器或LED驅動器，建議使用快恢復二極管或肖特基二極管整流橋，以提高轉換效率。
二、散熱管理
整流橋在工作時會產生熱量，因此熱管理是選型的重要考量因素。
功率損耗計算
二極管的正向壓降（Vf）與流過的電流決定了功率損耗。對于大電流應用，建議選擇低壓降二極管，如肖特基二極管，以降低熱量產生。
散熱片和封裝選擇
如果應用中功率較大且產生的熱量較多，需要選擇帶散熱片的封裝（如GBU、GBJ系列）或外加散熱片以提高散熱效率。
小型電子設備則傾向于選擇體積更小的表面貼裝器件（SMD）封裝，以節省空間。
三、封裝形式的選擇
不同應用對整流橋的封裝有不同需求：
插件式封裝（DIP）
常見于傳統電源和工業設備中，具有較高的電流承載能力，但體積較大。

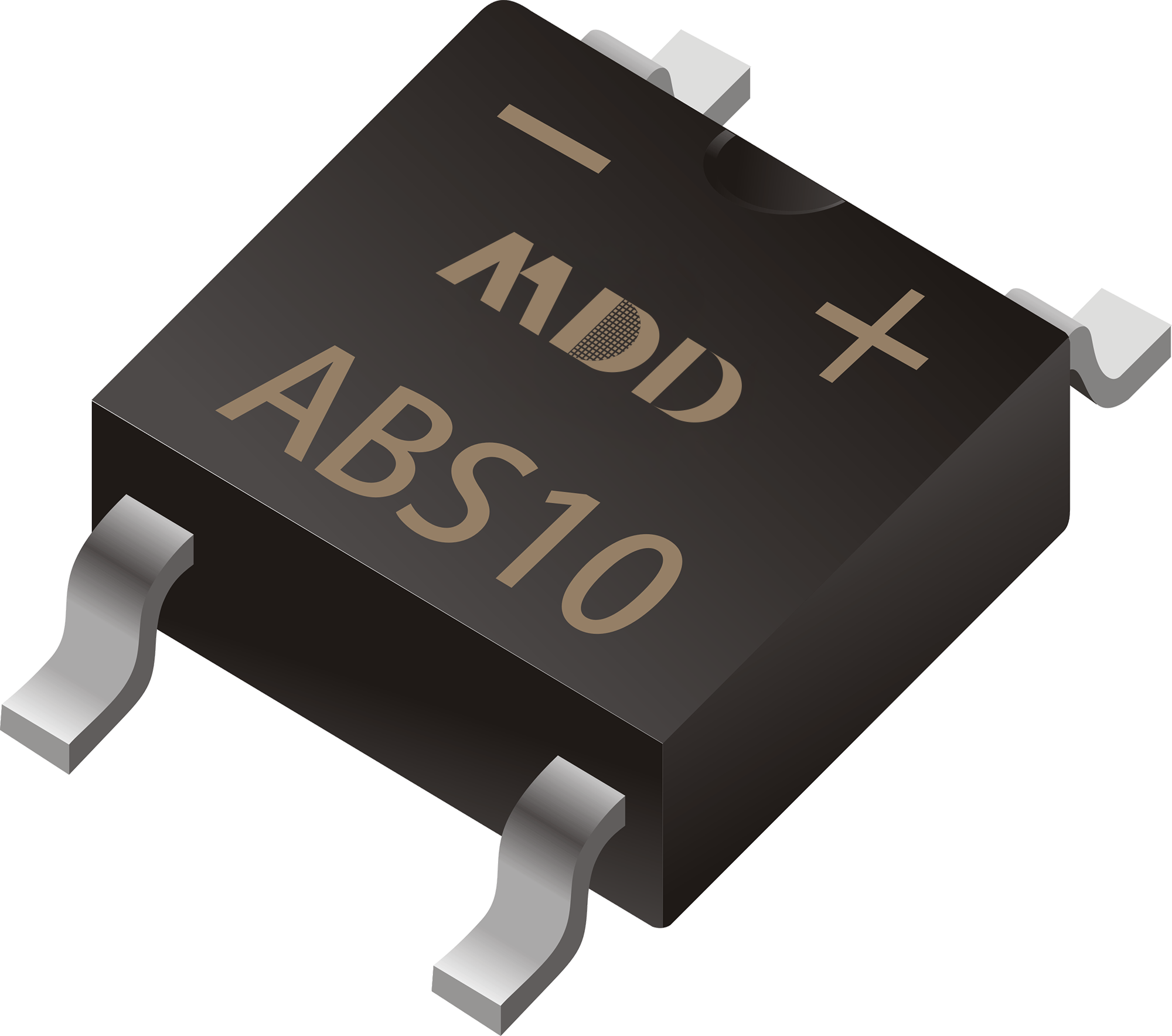

表面貼裝封裝（SMD）
廣泛用于小型電子設備中，如手機充電器、LED燈等，體積小且便于自動化貼片生產。
橋式模塊封裝
適用于大功率場合，如逆變器或電動汽車充電樁。此類模塊通常集成散熱結構，并具有更高的耐壓和耐溫能力。
四、可靠性和應用環境
溫度范圍
對于需要在極端溫度條件下運行的設備，選擇耐高溫、寬溫區間的整流橋更為重要。常見工業級器件的工作溫度范圍為-40℃至+125℃。
抗浪涌和耐沖擊能力
在惡劣電力環境下，如工廠或戶外設備，要求整流橋具備較高的抗浪涌和抗沖擊能力，以確保長期穩定運行。
品牌與質量保證
選擇知名品牌和通過認證的整流橋（如UL、RoHS認證），可以提高產品的可靠性并減少售后問題。
五、應用案例分析
充電器：需要小體積、低功耗的整流橋，如SMD封裝的肖特基整流橋。
電源適配器：要求較高的耐壓和散熱能力，可以選擇帶散熱片的整流橋模塊。
工業控制設備：需考慮浪涌電流和高溫環境，適合選用高耐壓、大電流的橋式模塊封裝。
MDD整流橋的選型應綜合考慮電氣參數、散熱性能、封裝形式及應用環境的要求。不同應用場景對整流橋的性能有著不同需求，因此在選型時需準確評估實際工況并留有適當?shù)脑Ａ?。只有合理選用整流橋，才能在提升設備性能的同時確保其可靠性和使用壽命。
