1. 外觀識別

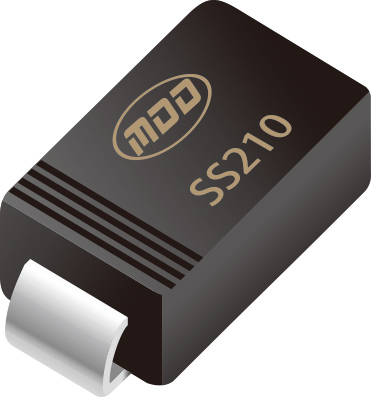

肖特基二極管的外形通常與普通二極管類似，但有一些細微的差別。肖特基二極管通常標記有特定的型號和品牌標志，常見的肖特基二極管型號如1N5819、SS14等。這些型號通常會印刷在器件的封裝表面上。另外，一些肖特基二極管會在型號或者封裝旁邊標注一個特殊的符號，比如帶有箭頭的“S”形標記，來區分它們與普通二極管。
2. 數據手冊查詢
識別肖特基二極管的另一個可靠方法是查閱其數據手冊。大多數半導體制造商會提供詳細的數據手冊，里面包含了該型號二極管的詳細規格，包括正向電壓、最大反向電壓、電流容量等。對比數據手冊中的信息可以幫助確認手中的器件是否為肖特基二極管。
3. 標記解讀
肖特基二極管的標記通常包括型號和生產批次。例如，型號“1N5819”中的“1N”表示是二極管，而“5819”是該型號的具體編號。有些肖特基二極管可能還會有一個額外的代碼或者顏色標記，指示其制造工藝或者特定的電氣特性。
4. 電性測試
除了外觀和文檔資料外，電性測試是判斷肖特基二極管的一個直接且有效的方法。可以使用萬用表的二極管測試功能進行判斷：
正向測試：將萬用表的紅表筆連接到二極管的陽極，黑表筆連接到陰極，觀察顯示的正向電壓降。肖特基二極管的正向電壓降通常較低，大約在0.2到0.4伏之間，而普通硅二極管通常在0.6到0.7伏之間。
反向測試：交換表筆的連接，此時萬用表應顯示無窮大或者高阻，表明二極管的反向阻斷特性。
5. 性能比較
肖特基二極管在高頻應用中的性能遠超普通二極管，這是因?yàn)樗鼈兙哂懈斓幕謴?fù)時間和較低的正向電壓降。在高頻電源轉換器、頻率整形器等應用中，這一特性尤為重要。
6. 應用領域辨認
了解肖特基二極管的典型應用領域也有助于識別。例如，在電源管理、太陽能回流保護和高頻微波電路中，通常優先考慮使用肖特基二極管，因其優異的性能。
肖特基二極管可以通過外觀觀察、型號核對、電性測試以及了解其典型應用來完成。在電子設計和維護工作中，準確識別各種二極管對于確保電路的正確工作和高效性至關重要。
