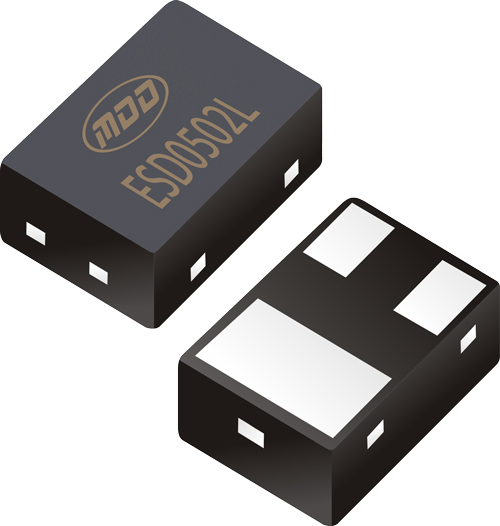

靜電二極管主要用于防止靜電放電(ESD)對電子設備的損害,靜電放電是指兩物體間由于電位差而引發的瞬間放電現象,可能會對敏感的電子元件造成破壞。雖然靜電二極管在抑制靜電沖擊方面表現優異,但它們本身也可能會出現失效。 失效原因 過載電壓和電流:靜電二極管設計用于吸收有限的靜電能量。當施加的靜電放電能量超過二極管的吸收能力時,會導致二極管過熱,從而引發燒毀或電氣特性退化。 反向偏壓破壞:靜電二極管通常連接在電路的關鍵節點處,保護電路免受靜電沖擊。然而,在實際應用中,電路設計可能會使二極管在反向偏壓條件下工作超過其額定值,從而引發擊穿和失效。 熱應力:由于靜電二極管在吸收靜電能量時會產生熱量,過多的熱量積累會導致二極管材料的退化。這種熱應力長期作用下,可能會導致器件結構性損壞。 制造缺陷:制造過程中存在的缺陷如微觀裂紋、不均勻的摻雜和污染等,都可能在靜電沖擊下被放大,導致器件過早失效。 失效機制 熱失效:當靜電二極管在短時間內承受過大的靜電能量時,會導致器件內部產生大量熱量。如果熱量不能及時散出,將會引起器件過熱,導致硅片熔化,進而使二極管失效。這種失效通常表現為器件電氣特性顯著變化,甚至完全失去保護功能。 擊穿失效:當施加在靜電二極管上的反向電壓超過其耐壓值時,二極管會發生擊穿現象。這種擊穿可能是暫時的(可恢復性擊穿)或者永久性的(不可恢復性擊穿)。擊穿失效通常表現為二極管漏電流急劇增加,保護效果喪失。 材料退化:長期的熱應力和電應力作用會導致二極管材料結構的退化,例如硅材料中的摻雜物擴散、界面缺陷增加等。這些退化現象會逐步削弱二極管的電氣性能,最終導致器件失效。 失效分析方法 外觀檢查:使用顯微鏡觀察失效靜電二極管的外觀,查找表面裂紋、燒毀痕跡等物理損傷。通過外觀檢查可以初步判斷失效的類型和嚴重程度。 電氣測試:通過測量失效二極管的電氣特性(如正向電壓、反向漏電流等),與正常器件進行對比,判斷失效的性質。例如,反向漏電流增加可能表明二極管發生了擊穿。 熱成像分析:利用紅外熱成像技術檢測失效器件在工作時的溫度分布,查找過熱區域,推斷熱失效的原因和位置。這種方法尤其適用于檢測由于熱應力引起的失效。 斷層掃描和切片分析:通過X射線斷層掃描和物理切片技術,可以詳細觀察二極管內部結構,查找內部缺陷和損傷。例如,硅片中的裂紋和空洞可以通過這些方法精確定位和分析。 失效仿真:利用計算機仿真技術,對靜電二極管在不同靜電沖擊條件下的響應進行模擬,幫助理解失效機制并優化設計。這種方法可以有效預測二極管在各種實際應用環境下的表現。 預防措施 設計優化:在電路設計中,合理選擇靜電二極管的額定值,并確保其工作條件在安全范圍內。可以通過并聯或串聯多個二極管來提高耐壓和耐流能力。 熱管理:改善器件散熱條件,確保靜電二極管在工作過程中不會因為熱積累而過熱。例如,優化PCB設計,增加散熱通道。 材料改進:采用高質量的原材料和先進的制造工藝,減少制造缺陷和材料退化問題,提高靜電二極管的可靠性。 靜電防護措施:在電子設備的設計和使用過程中,采取有效的靜電防護措施,如接地、屏蔽和使用防靜電包裝材料,減少靜電放電的風險。 靜電二極管在電子設備中起著至關重要的保護作用。通過深入分析其失效原因和機制,并采取適當?shù)念A(yù)防措施,可以有效提高電子設備的可靠性和壽命。
