一、整流橋的工作原理
整流橋通常由四個二極管組成。交流電輸入時，整流橋通過正負半周期導通二極管，將正負交變的電流整流為單向的直流電。整流后的直流電通常會經過濾波電容和穩壓器進一步處理，以提供穩定的直流電源。
二、整流橋的檢測項目
在使用整流橋之前，對其進行全面檢測，確保其性能符合設計要求非常重要。以下是常見的檢測項目：
1. 正向壓降（Forward Voltage Drop, VF）
二極管在導通時，會有一個正向電壓降。對于整流橋，四個二極管的正向壓降應一致，通常在0.7V（硅材料）左右。正向壓降過大可能增加功耗，導致電路發熱，影響效率。
檢測方法：
使用萬用表將正極接到二極管的陽極，負極接到陰極，讀取電壓值。檢測整流橋內部所有二極管的壓降，確保它們的一致性。
2. 反向漏電流（Reverse Leakage Current, IR）
在反向偏置狀態下，理想情況下二極管應阻止電流通過，但實際會有微小漏電流。漏電流過大可能導致電路在待機或非工作狀態下的功耗增加。
檢測方法：
使用電流表在二極管的反向偏置狀態下測量漏電流，并與規格書中的最大允許值進行比對。一般來說，漏電流應在微安級別。
3. 擊穿電壓（Breakdown Voltage, VR）
擊穿電壓是指二極管在反向偏置時開始導通的最小電壓。檢測整流橋的擊穿電壓有助于判斷其在高壓環境下的可靠性。
檢測方法：
逐漸提高反向電壓，同時監控電流變化，記錄電流突然增大的電壓值。這一電壓應高于電路的最大工作電壓，避免電路異常工作時二極管被擊穿。
4. 整流效率和電壓波形
整流橋的效率會影響電路輸出的直流電品質。檢測整流效率可確保電路穩定運行，并降低功耗。
檢測方法：
使用示波器觀測整流后的電壓波形，檢查輸出的直流電是否平滑無脈動。此外，可以通過輸入和輸出的電壓、電流計算出整流效率。
5. 耐溫性能測試
整流橋在高溫條件下的穩定性會影響其使用壽命。高溫可能導致二極管的參數變化，從而影響整流效率。
檢測方法：
將整流橋放置在高低溫測試箱中，并在不同溫度下檢測其正向壓降和漏電流。通過數據分析，確認其性能在規定溫度范圍內的穩定性。
三、檢測設備與方法
檢測整流橋需要多種儀器設備。以下是常用的設備與測試方法：
萬用表：用于測量正向壓降和漏電流。
示波器：用于觀察電壓波形和脈動情況。
高壓電源：用于測試擊穿電壓，確保整流橋能夠承受高壓工作環境。
溫控測試箱：用于進行溫度測試，模擬極端溫度下的工作狀態。
在實際檢測過程中，可以根據需求選擇手動或自動測試設備。對于大批量產品的檢測，自動化測試設備可以提高檢測效率并減少人為誤差。
四、檢測中的注意事項
在檢測整流橋時，需要特別關注以下幾點：
靜電防護：整流橋的內部二極管較為敏感，檢測時應采取防靜電措施，避免ESD損壞。
測試環境的一致性：確保所有測試條件（如溫度、電壓）與整流橋的實際使用環境一致，保證測試結果的參考價值。
重復測試：對于重要參數，應多次重復測試，排除偶然因素對結果的干擾。
篩選匹配：在多組整流橋并聯使用時，需要對參數進行匹配篩選，以確保電流分配均勻。

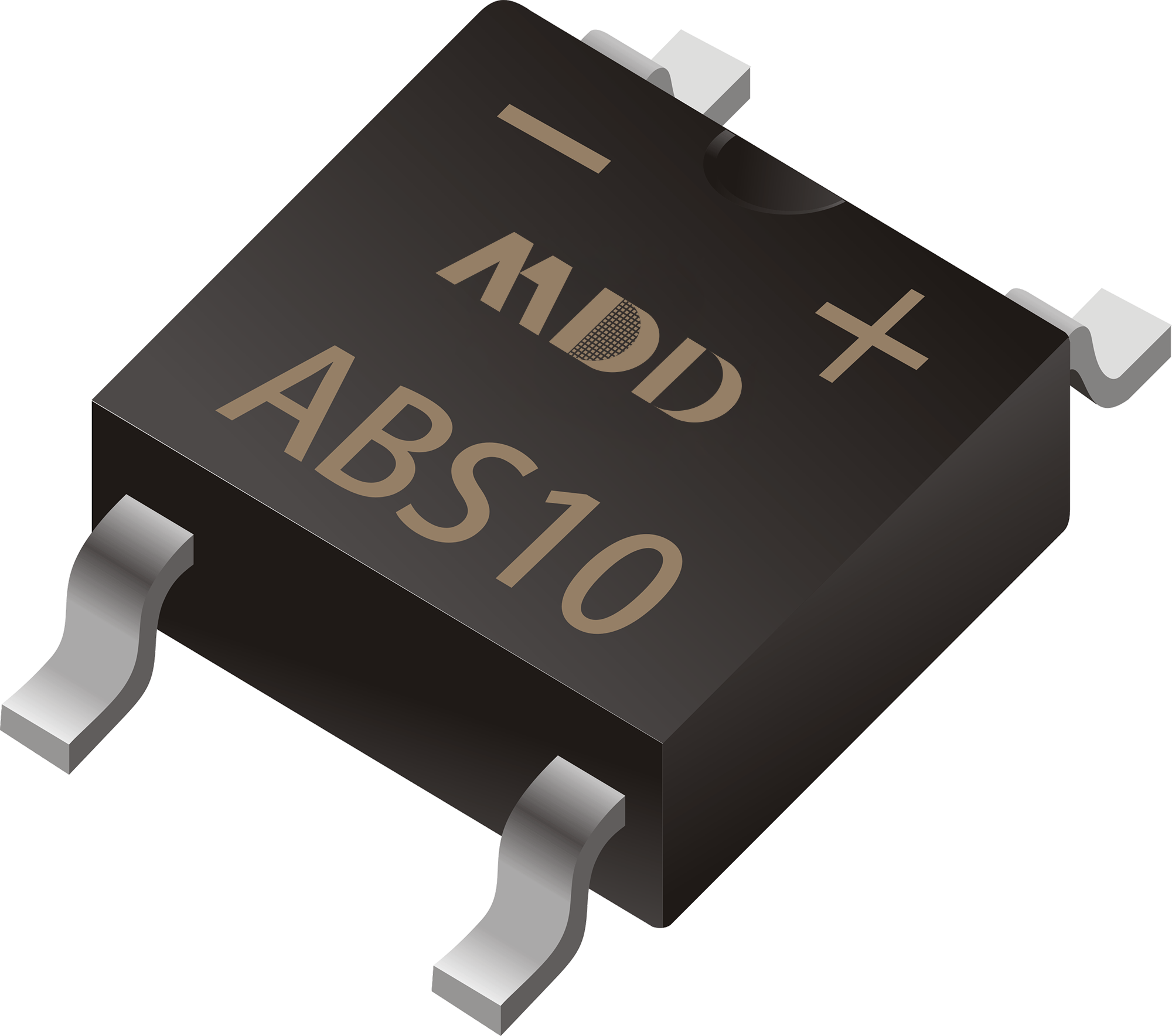

MDD整流橋是電子電路中不可或缺的元件，其性能直接關系到電源的輸出質量和系統的穩定性。通過正向壓降、反向漏電流、擊穿電壓、整流效率等參數的全面檢測，可以確保整流橋在不同環境下的穩定性和可靠性。
