一、關鍵參數分析
最大反向電壓（VRRM）
肖特基二極管的反向耐壓通常較低，一般在20V到200V之間。因此，在電路設計時應確保最大反向電壓不會超過其額定值，并留有足夠的安全裕量（通常為實際電壓的1.2~1.5倍）。若應用場景需要較高的反向電壓，則需選擇高壓肖特基二極管或使用其他類型二極管替代。
正向壓降（VF）
肖特基二極管的典型正向壓降約為0.15V~0.45V，遠低于普通硅二極管的0.7V。這使其非常適合對能效敏感的應用。在選型時，應盡量選擇壓降較低的器件，以減少導通損耗并提升電源效率。
正向電流（IF）和浪涌電流（IFSM）
正向電流（IF）是指二極管在穩態工作時能承受的電流。在負載電流較大的應用中（如電源適配器或電機驅動），需要選擇足夠大電流容量的器件。浪涌電流（IFSM）是二極管在短時間內所能承受的最大瞬時電流，必須確保其大于電路可能出現的浪涌電流。
反向漏電流（IR）
肖特基二極管的反向漏電流通常比普通硅二極管大，且會隨著溫度升高而顯著增加。在低功耗或高溫環境中，應特別注意漏電流參數，以免造成能量損耗或電路性能下降。
開關速度
肖特基二極管沒有恢復時間問題，開關速度非?？?，因此在高頻電路中能有效減少開關損耗。然而，在極高速應用中，寄生電容可能影響其性能，需要根據具體工作頻率選擇合適的器件。
二、不同應用場景的選型建議
開關電源（SMPS）
肖特基二極管常用于開關電源的次級整流，以提高電源效率。
推薦選型：選擇具有低正向壓降和足夠反向耐壓的型號，如SS34（二極管耐壓40V，正向電流3A），適用于常見5V或12V輸出電源。
DC-DC轉換器
在DC-DC升壓或降壓轉換器中，肖特基二極管用于實現高速整流，以減少開關損耗。建議選擇低壓降、低漏電流的器件，以提高轉換效率，尤其是在便攜式設備中。
太陽能電池板與逆變器
在太陽能電池板應用中，肖特基二極管用于防止電池反向放電。由于太陽能系統需長期暴露在高溫環境下，選型時應特別關注器件的漏電流和結溫。
推薦選型：選擇高溫性能良好的型號，如MBR20100（100V耐壓，20A電流），用于大電流太陽能逆變器。
高速數字電路中的鉗位保護
在高速通信和邏輯電路中，肖特基二極管因其快速響應能力常用于鉗位電路，防止過壓損壞敏感元件。對于此類應用，應選擇反向電容低的小封裝型號，如BAT54。
三、工作環境與散熱設計
溫度適應性
肖特基二極管的性能易受溫度影響，尤其是反向漏電流會隨溫度升高顯著增加。因此，在高溫環境中使用時需格外注意漏電流是否會影響系統的能效和穩定性，并選擇耐高溫型號。
散熱與封裝選擇
在大電流應用中，二極管的功率損耗會產生較多熱量。需要根據實際功耗和環境條件選擇合適的封裝形式，如TO-220封裝適用于大功率整流器，而SMD封裝更適合空間緊湊的應用。同時，增加散熱片或設計合理的PCB散熱路徑也有助于降低器件溫度。
四、成本與性能的平衡

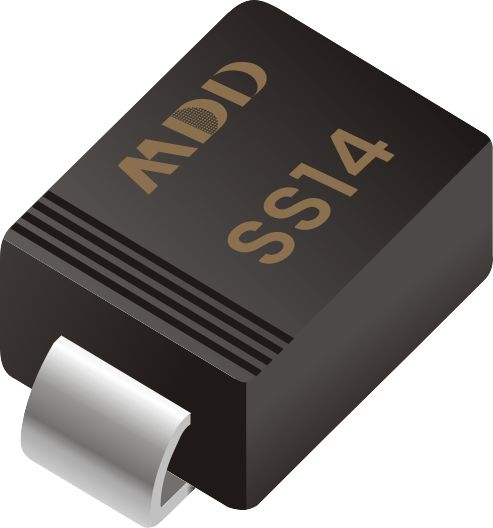

在不同應用場景中，工程師需根據電路需求和成本預算合理選擇器件。雖然高性能的肖特基二極管能夠顯著提升系統效率，但價格也相對較高。在非關鍵場景下，可選擇性價比較高的普通型號，如SS14，以滿足基本需求并降低成本。
肖特基二極管的選型需要綜合考慮電氣性能、應用場景和環境條件等多方面因素。在選型過程中，工程師需特別關注正向壓降、反向耐壓、漏電流及開關速度等參數，并根據實際應用場景合理平衡性能與成本。
