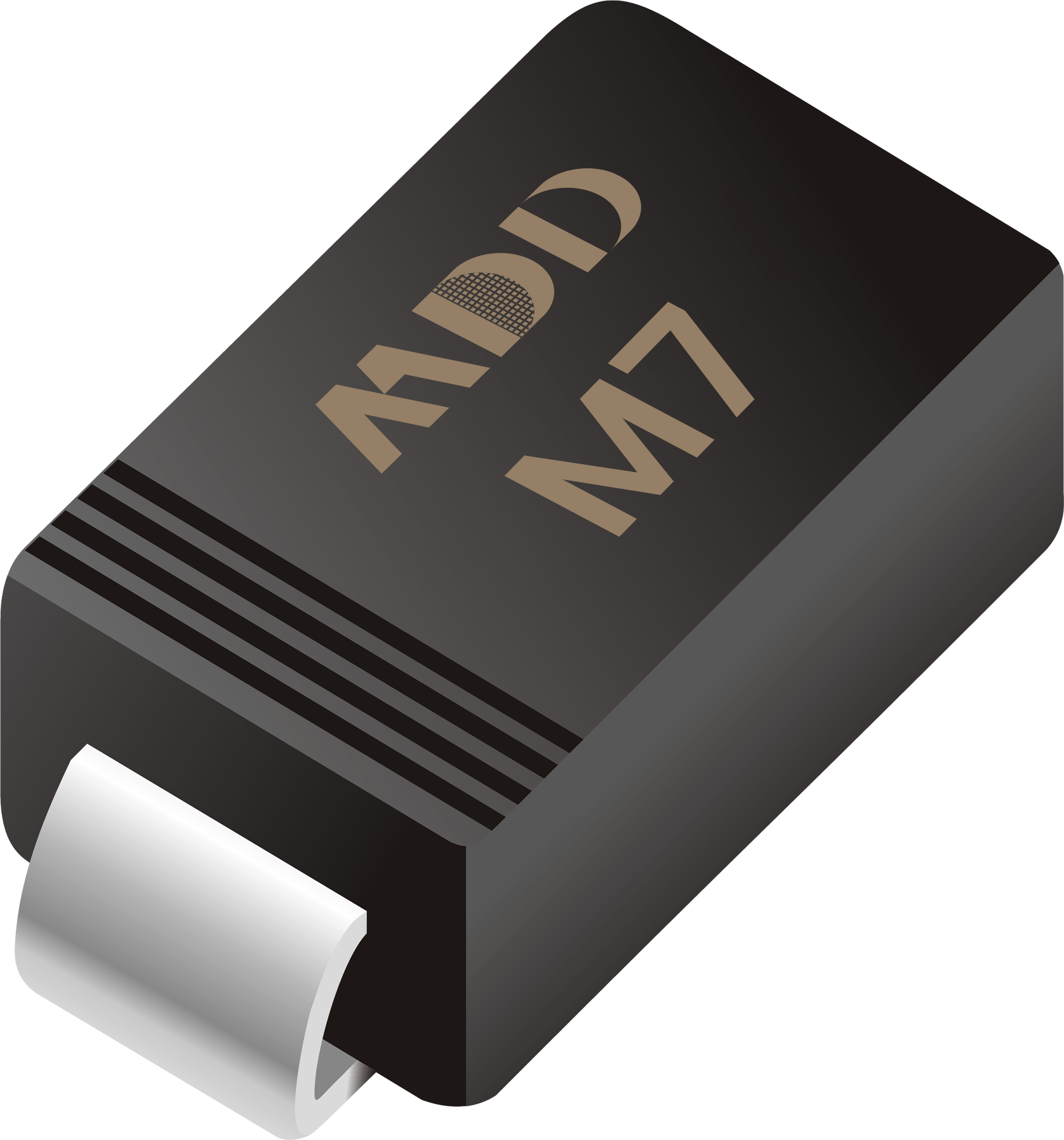

1. 靜電二極管的工作原理
靜電二極管是一種專門用于保護電子電路免受靜電放電影響的元件。當有靜電或浪涌電壓入侵時，靜電二極管會迅速將過壓電流分流至地，從而保護敏感的電路元件。這類二極管通常具備快速的響應速度和較低的鉗位電壓，以確保在靜電放電發生時能夠及時有效地保護電路。
2. 選型原則
在選擇靜電二極管時，以下幾個關鍵參數是必須考慮的：
2.1 工作電壓
首先需要考慮的是靜電二極管的工作電壓。這是二極管正常工作時能夠承受的最高電壓值。工作電壓需要與被保護電路的正常工作電壓匹配，過低的工作電壓會導致正常操作時觸發保護，而過高的工作電壓則可能無法有效保護電路。
2.2 鉗位電壓
鉗位電壓是靜電二極管在靜電放電或電壓浪涌期間限制電壓上升的能力。在選用靜電二極管時，需要確保其鉗位電壓低于被保護設備的耐壓值，但高于正常工作電壓，以避免誤動作和確保在靜電事件發生時有效保護電路。
2.3 漏電流
漏電流是指二極管在正常工作電壓下流過的電流。較低的漏電流對電路整體功耗有正面的影響，特別是在電池供電的便攜設備中，漏電流過大會導致電池續航時間縮短。因此，在選型時，應優先選擇具有較低漏電流的靜電二極管。
2.4 響應時間
ESD事件的發生速度極快，因此靜電二極管的響應時間必須非常短，通常以納秒為單位進行衡量。一般來說，響應時間越短，二極管對靜電放電的保護效果越好。在高速信號傳輸或敏感電子設備中，響應時間短的靜電二極管更為重要。
2.5 電容值
靜電二極管的電容值會直接影響電路中信號的完整性，尤其是在高速信號應用中，如USB、HDMI或其他高頻率接口。高電容的二極管可能會導致信號失真或傳輸速率降低。因此，對于高速接口的保護，應選擇具有較低電容的ESD保護器件。
2.6 封裝尺寸與安裝
靜電二極管的封裝尺寸與其使用環境密切相關。對于一些體積較小的便攜設備或空間受限的電路板設計，選擇小封裝尺寸的二極管尤為重要。此外，還需根據實際情況選擇適當?shù)陌惭b方式，例如表面貼裝（SMD）或通孔式（THT）安裝。
2.7 可靠性與認證
在選擇靜電二極管時，還應考慮其可靠性以及是否符合相關標準認證。常見的ESD保護標準包括IEC 61000-4-2標準，該標準定義了設備在不同強度靜電事件下的測試要求。確保選用的二極管通過了相關標準的認證，可以提高電路的整體可靠性。
3. 應用案例分析
在具體的應用場景中，靜電二極管的選型需要結合實際需求。例如：
消費電子產品：如智能手機、平板電腦等，這類設備通常具備高速數據傳輸接口，因此應選用電容低、響應快的小尺寸ESD二極管，以確保信號的完整性與設備的可靠性。
汽車電子：汽車電子對靜電保護有較高要求，尤其是在電源管理、車載信息娛樂系統中，需選用能夠耐受較大靜電沖擊的高可靠性ESD保護器件。
工業控制設備：這類設備工作環境復雜，靜電放電頻繁，選擇具備較高耐壓值的ESD二極管尤為關鍵，以確保設備的長期穩定運行。
4. 未來發展趨勢
隨著電子產品的高速發展，ESD保護元件的選型也面臨新的挑戰。未來，靜電二極管將向更低電容、更快響應、更高可靠性等方向發展，特別是在5G通信設備、物聯網（IoT）設備中，這些要求將更加嚴格。
此外，集成度更高的靜電保護方案也將成為趨勢，將靜電二極管與其他保護元件集成在同一芯片中，有助于減小電路板面積，同時提升系統的整體性能。
靜電二極管的正確選型對于電子設備的長期可靠運行至關重要。在選擇時，需要綜合考慮工作電壓、鉗位電壓、漏電流、響應時間、電容值等多個關鍵參數，并結合具體的應用場景做出合適的選擇。
