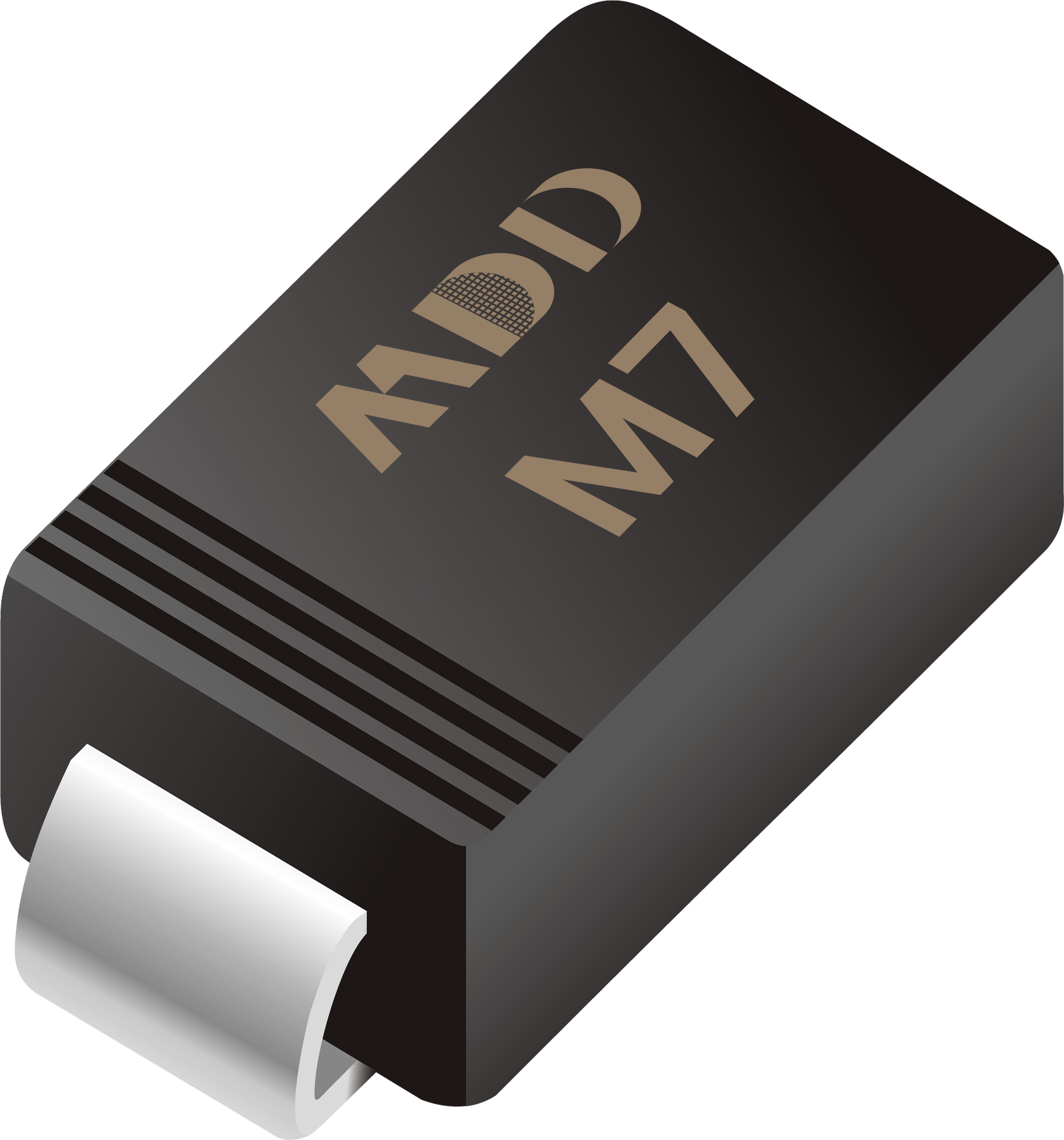

一、整流二極管的基本結構
在檢測之前，了解整流二極管的基本結構有助于更清楚地知道哪些特征可能影響其性能。整流二極管由PN結、外殼、引腳和標識等部分組成。通常外殼由塑料或金屬材料制成，有助于保護內部結構并提高其耐熱性和耐壓性。
二、外觀檢測的主要內容
在外觀檢測中，可以通過以下幾個方面來判斷整流二極管的質量：
1. 外殼完整性檢查
整流二極管的外殼起到保護內部結構的作用，因此外殼的完好性至關重要。檢測時，檢查外殼是否有裂紋、缺口或磨損。如果外殼存在任何裂紋或損壞，可能會導致二極管內部的PN結受損，影響其電性能。此外，如果整流二極管使用的是塑料外殼，還要注意觀察塑料表面是否有發黃或老化現象，這可能是由于長期存放或不適當?shù)膬Υ姝h(huán)境導致的。
2. 引腳檢查
引腳是二極管連接到電路板的關鍵部分。檢測引腳時，需觀察其表面是否光潔、無銹蝕、無氧化。優質的整流二極管引腳應具備良好的光潔度，并且引腳上的電鍍層完整無缺。任何銹蝕或氧化都會影響焊接質量，導致電接觸不良。引腳變形也是不良品的特征之一，輕微的彎曲可以調整，但嚴重的彎折可能導致結構上的損壞。
3. 標識檢查
整流二極管通常帶有印刷標識，標明其規格和型號。通過標識可以快速識別二極管的額定電流、額定電壓等重要參數。檢測時，應確保標識清晰、無模糊或脫落的現象。清晰的標識不僅有助于區分不同規格的整流二極管，還可以幫助減少安裝錯誤。如果標識模糊或脫落，建議重新檢測其規格，以確保正確應用。
4. 內部物質漏出
高品質的整流二極管在制造過程中會嚴格控制材料和密封性。如果發現二極管外殼上有任何油漬、膠體等不明物質，可能表明其內部結構出現異常，這類二極管可能已失去氣密性，導致其電氣性能受影響。對于這種情況，建議立即更換，以避免在電路中引發潛在故障。
5. 引腳鍍層檢查
許多整流二極管的引腳都經過鍍錫處理，以提高其可焊性。檢測時，可觀察鍍層是否均勻、光滑。若鍍層出現斑點、剝落等現象，則可能是鍍層質量不佳，這會影響焊接效果并進一步影響整流二極管的性能。
三、其他檢測方法
外觀檢測是一種簡單而快捷的質量判斷方法，但有時候外觀良好的整流二極管也可能存在內部缺陷。為了更全面地檢測整流二極管的性能，還可以配合以下方法：
1. 用萬用表檢測正反向電阻
使用數字萬用表測試整流二極管的正反向電阻，可以進一步判斷其內部是否有短路或開路的情況。在“二極管測試”模式下，檢測其正向電阻應較低，反向電阻應接近無窮大。若正向電阻過大或反向電阻不為無窮大，可能是二極管性能異常。
2. 通過老化測試檢查性能穩定性
外觀檢測僅是初步篩選，如果應用在重要設備中，還可以對整流二極管進行老化測試，以檢驗其在高溫、高壓環境下的穩定性。高溫老化測試可以幫助發現那些在短期內無法顯現的隱性缺陷，從而提高產品的質量和可靠性。
整流二極管好壞通過外觀檢測，是一項簡便且經濟的篩選方法。檢測時需關注外殼完整性、引腳狀況、標識清晰度及內部密封情況等要點。然而，外觀檢測只能判斷二極管的外在質量，無法完全替代電性能測試。
