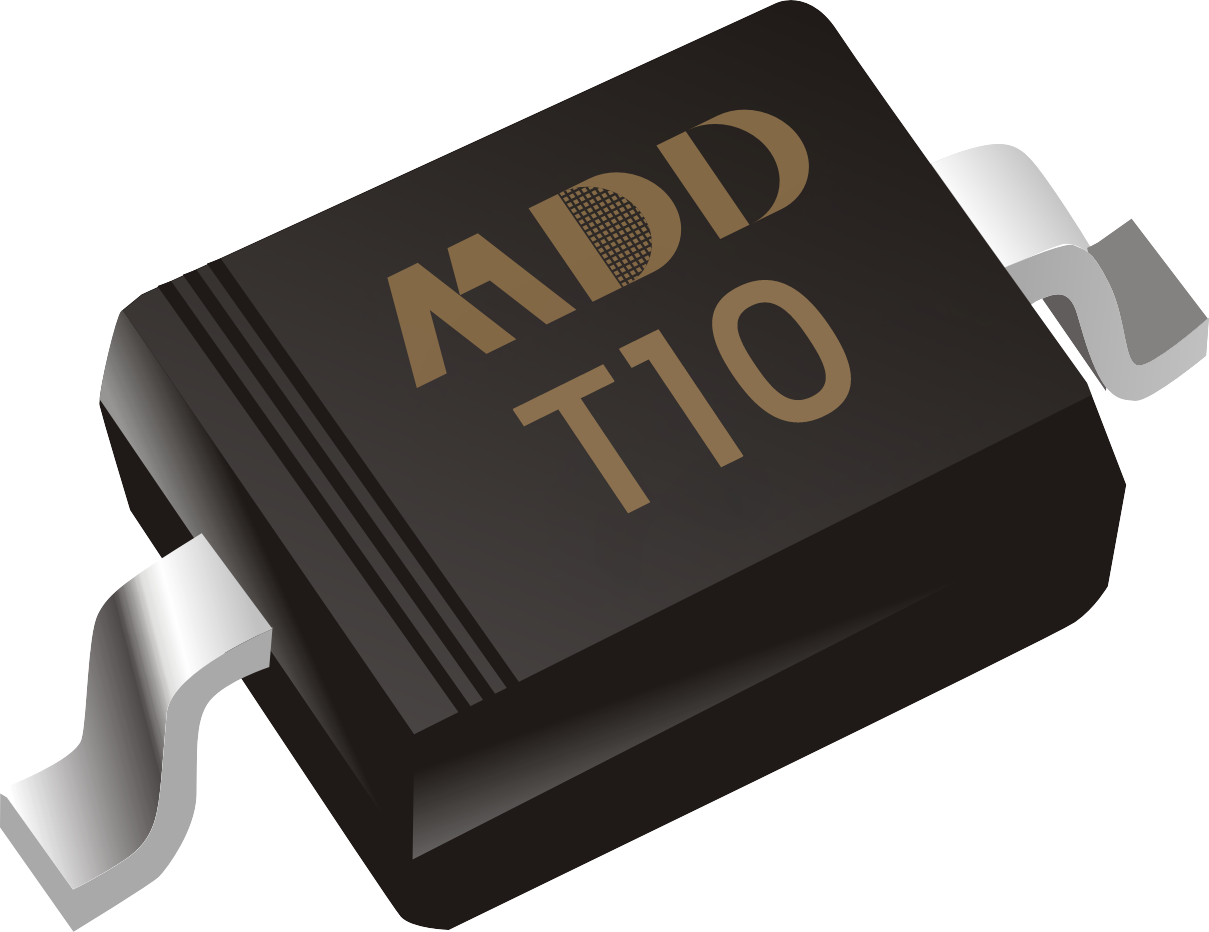

一、整流二極管與開關二極管的定義
整流二極管：
整流二極管通常用于電源電路，將交流電轉換為直流電，其特點是承受較大的電流和較高的反向電壓。
開關二極管：
開關二極管通常用于高速信號處理，能夠在正向和反向之間快速切換。它主要用于低電流和高頻信號的導通與截止控制。
二、主要區別
1. 結構差異
整流二極管：
采用大面積PN結設計，確?？梢蕴幚泶箅娏骱透吖β?。通常為玻璃封裝或塑料封裝，具有較厚的耗盡層。
開關二極管：
采用小面積PN結設計，以減少結電容，從而提高開關速度和高頻性能。
2. 電性能差異
反向恢復時間：
整流二極管的反向恢復時間較長（幾十微秒），適用于低頻應用。
開關二極管的反向恢復時間較短（幾納秒至幾十納秒），適合高頻電路。
電流承載能力：
整流二極管的正向電流通常較大（幾安培至幾十安培）。
開關二極管的正向電流較?。◣装俸涟仓翈装才啵?。
反向擊穿電壓：
整流二極管通常設計為較高的反向擊穿電壓（幾十伏至幾千伏）。
開關二極管的反向擊穿電壓相對較低（幾十伏至幾百伏）。
3. 應用場景差異
整流二極管：
用于整流橋、濾波電路和電源管理電路。
常見型號包括1N5408、1N4007等。
開關二極管：
用于邏輯電路、脈沖信號處理和高速開關電路。
常見型號包括1N4148、BAT54等。
三、選擇二極管時的關鍵考慮
在實際應用中，選擇合適的二極管類型取決于以下幾個關鍵因素：
工作頻率：
低頻應用，如整流和電源設計，優先選擇整流二極管。
高頻應用，如RF信號處理或高速開關，選擇開關二極管。
電流和電壓需求：
如果電路需要承載較大的電流和耐受高電壓，選擇整流二極管。
如果電路對電流要求較小，但需要快速切換，選擇開關二極管。
功率和熱管理：
整流二極管在高功率應用中更具優勢，但需要注意散熱設計。
開關二極管的功耗較小，更適合小型、輕量化設計。
可靠性與成本：
整流二極管結構簡單，成本較低，適合大批量生產的電源設備。
開關二極管通常價格略高，但能為高速信號處理提供可靠性能。
四、實際案例分析
案例1：AC-DC電源設計
在一個220V AC輸入的電源電路中，需要將交流電整流為直流電。由于電路的工作頻率較低，且需要承載較大的電流，因此選擇1N4007整流二極管作為整流橋的核心器件。
案例2：高速邏輯電路
在一個高速信號的邏輯電路中，需要一款能夠快速切換的二極管來處理脈沖信號。工程師選擇1N4148開關二極管，它不僅能提供納秒級的響應時間，還能減少信號延遲，確保邏輯電路的準確性。
整流二極管和開關二極管在設計理念和應用方向上截然不同，但它們都是電路設計中不可或缺的器件。在選型時，工程師需要綜合考慮電路的工作頻率、電流電壓需求、功率消耗等因素，以實現性能和成本的平衡。
